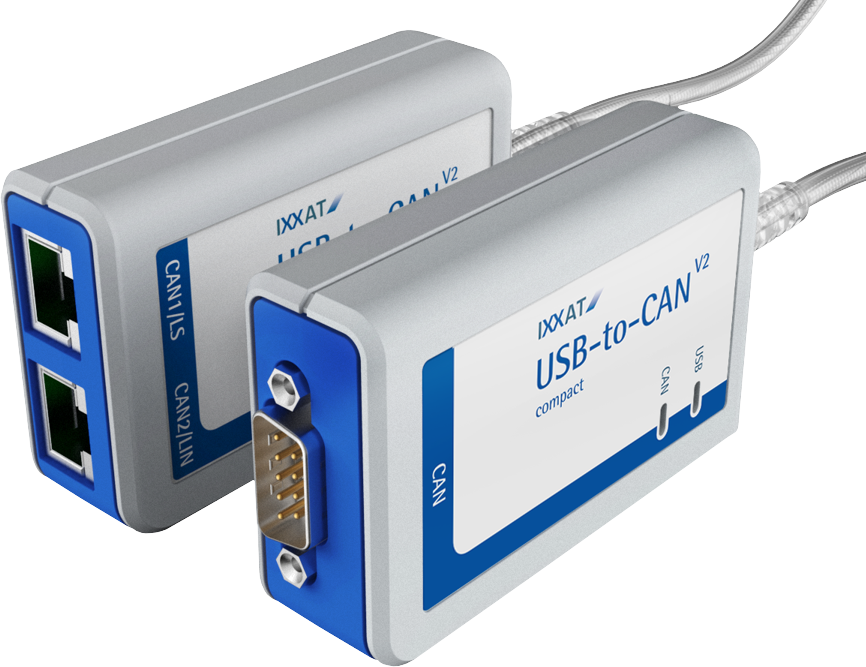

Ixxat USB to CAN V2 PC interface

Budget CAN adapter en PC-interface familie voor USB

De Ixxat USB to CAN V2 is de nieuwe generatie van de succesvolle Ixxat USB to CAN-interfaces. Standaard uitgerust met één CAN High Speed kanaal, eventueel aangevuld met een tweede CAN High Speed kanaal, een CAN Low Speed kanaal en/of een LIN kanaal, afhankelijk van de gekozen variant.
Zodoende dekt deze familie een breed scala van toepassingen af, zowel in industriële als in automotive sectoren.
Ixxat USB to CAN V2 Overzicht
Ixxat USB to CAN V2 Overzicht
Ixxat USB to CAN V2 Overzicht

Door het gebruik van krachtige hardware en de USB 2.0 Hi-Speed verbinding (480 Mbit/sec), behaalt deze interface een zeer hoge datadoorvoer met minimale vertraging bij een laag stroomverbruik. Dit zorgt voor betrouwbare, verliesvrije transmissie en ontvangst van berichten in CAN-netwerken met hoge transmissiesnelheden en busbelasting.
De berichten krijgen een tijdstempel en kunnen direct in de USB to CAN V2 gefilterd en gebufferd worden.

Kenmerken en voordelen

  • Kostenbesparend en extreem veelzijdig
  • Gemeenschappelijke driver-interface voor een eenvoudige uitwisseling met andere PC-interfaces
  • Voor industriële en automotive toepassingen
  • Galvanische scheiding optioneel

De USB to CAN V2 is in verschillende varianten verkrijgbaar.

USB to CAN V2 Compact

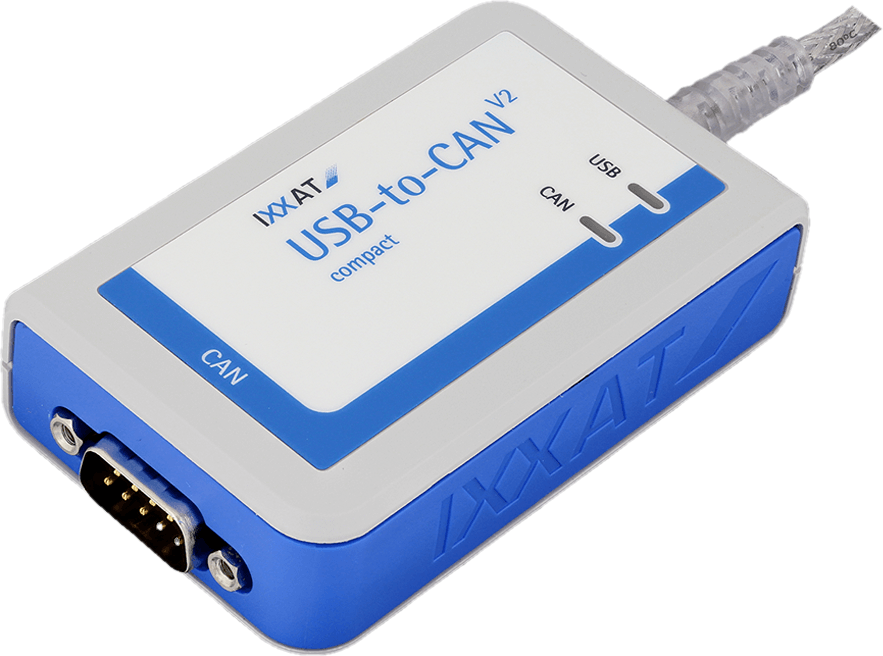

Ixxat USB to CAN V2 Compact (D-sub9)

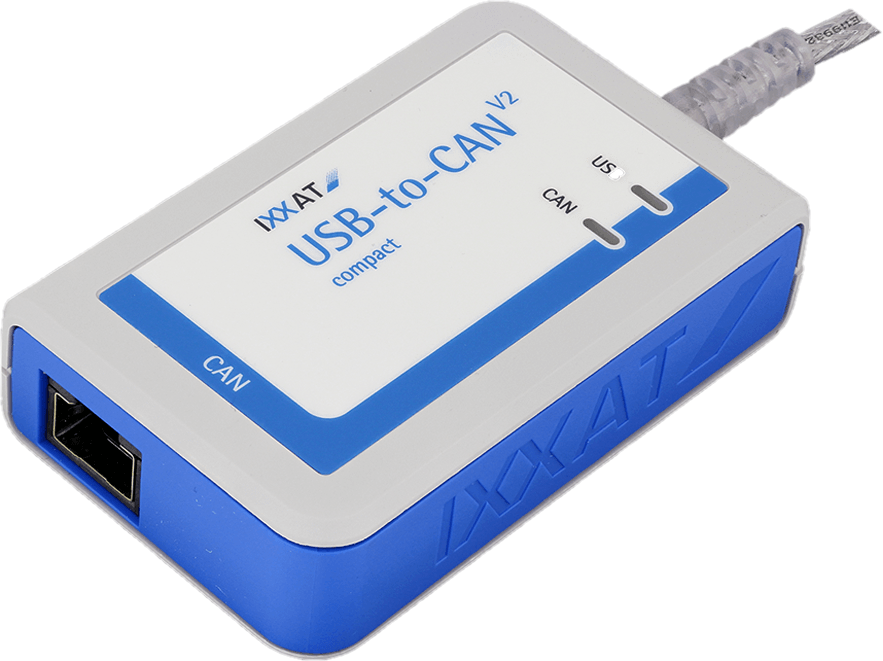

Ixxat USB to CAN V2 Compact (RJ45)
Economische variant met 1x CAN High-Speed. De CAN-aansluiting is uitgevoerd met een D-sub9 stekker of, als alternatief, met een RJ45-connector. Dit is de enige versie die ook als variant zonder galvanische scheiding beschikbaar is.

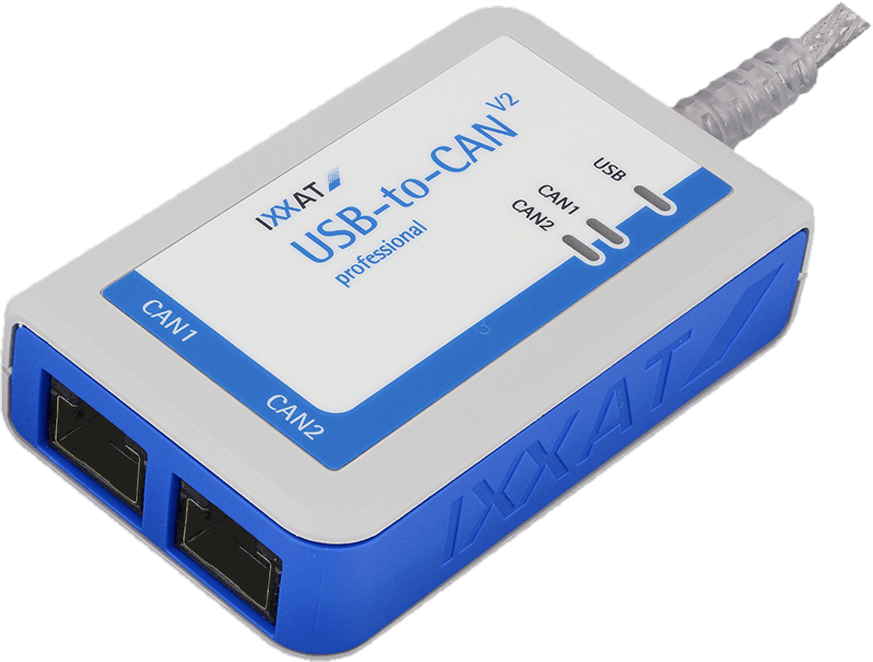

USB to CAN V2 Professional

Ixxat USB to CAN V2 Professional
Ixxat USB to CAN V2 Professional
Ixxat USB to CAN V2 Professional
Professionele variant met 2x CAN High-Speed, altijd uitgevoerd met RJ45-connectoren en galvanische scheiding.
Adapterkabels naar D-sub9 worden meegeleverd.

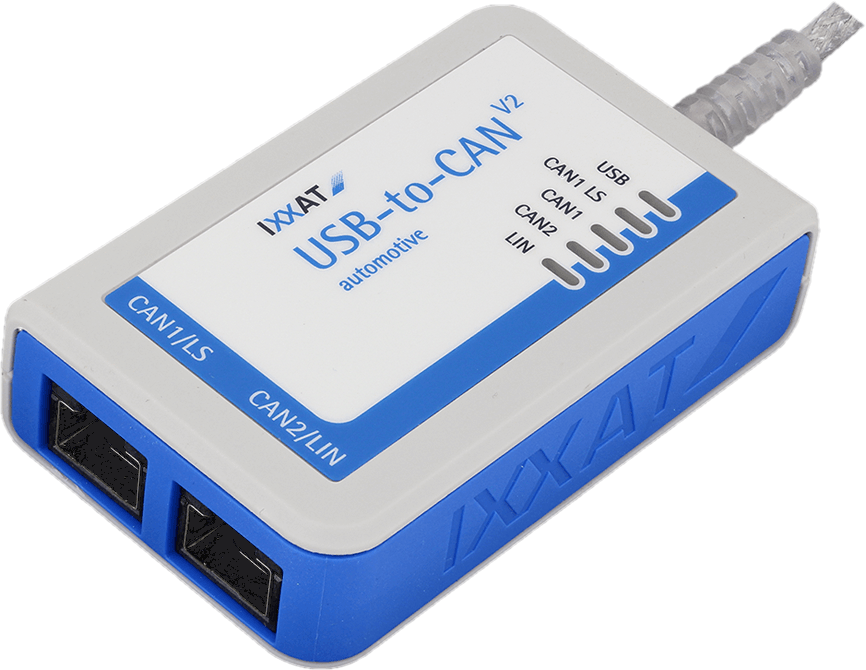

USB to CAN V2 Automotive

Ixxat USB to CAN V2 Automotive
Ixxat USB to CAN V2 Automotive
Ixxat USB to CAN V2 Automotive
Variant voor automotive toepassingen. Beschikt over 2x CAN High Speed waarvan één omschakelbaar is naar CAN Low Speed (ISO 11898-3) plus 1x LIN voor gebruik als LIN-master of –slave. Alle kanalen met galvanische scheiding.
Adapterkabels naar D-sub9 worden meegeleverd.

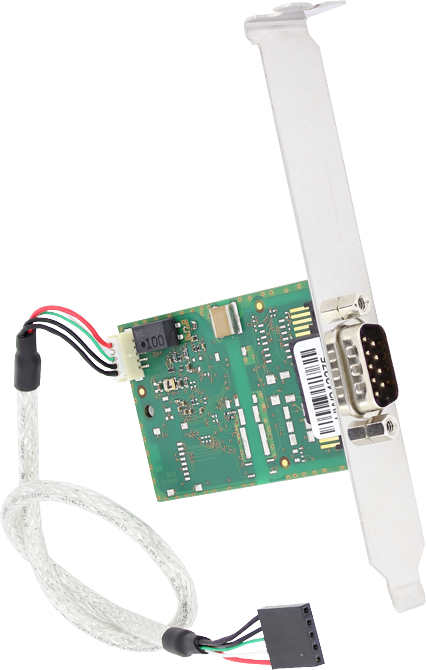

USB to CAN V2 Embedded

Ixxat USB to CAN V2 Embedded
Ixxat USB to CAN V2 Embedded
Ixxat USB to CAN V2 Embedded
Een low-cost variant met een extreem compact ontwerp specifiek voor gebruik in compacte industriële PC's of soortgelijke embedded controllers. Enkel beschikbaar met een Sub-D9 aansluiting en galvanische scheiding. Is leverbaar mèt en zonder montage bracket voor een I/O-slot.

Software

De standaard Ixxat drivers voor Windows en Linux (VCI en ECI), die meegeleverd worden, ondersteunen de nieuwe USB to CAN V2. Dit maakt toepassing in combinatie met bestaande applicaties mogelijk, zonder de noodzaak om software aan te passen.

De module kan tevens worden gebruikt als een Master-node, bijvoorbeeld voor CANopen-systemen of, in combinatie met de canAnalyser 3, voor ontwikkeling van of service-en onderhoudswerkzaamheden aan CAN-bus netwerken. Hiervoor zijn wel aanvullende softwarelicenties nodig.

Technische gegevens
PC bus interface USB 2.0 (high speed 480 MBit/sec)
USB connector Type A, vast aan behuizing, kabellengte circa 90 cm 1
Microcontroller 32 bit
CAN
 CAN controller CAN 2.0A/B
 CAN baudrates 10 kBit/s ... 1 Mbit/s
 CAN high-speed transceiver     TI SN65HVD251D
 CAN low-speed transceiver 2 TJA1055T
LIN2
 LIN transceiver 2 TJA1020
 LIN protocol 2 V1.3 en V2.0
 LIN baudrate 2 Max. 20 kBaud
CAN/LIN 2 aansluiting Volgens CiA 303-1
Galvanische scheiding Optioneel (1 kV, 1 sec.)
Voeding Verzorgd door USB-poort, 5 Volt, max 500 mA
Temperatuur bereik -20 ºC t/m +70 ºC
Certificering CE, EN 55022:2010, EN61000-6-1:2007
Afmetingen 80 x 45 x 20 mm

1 Niet van toepassing voor CAN-to-USB Embedded, deze heeft een interne USB-aansluiting
2 CAN low-speed en LIN enkel van toepassing op de USB to CAN V2 Automotive
Leveromvang
- USB to CAN V2 Interface
- Adapterkabel(s) voor D-sub9 (enkel Professional en Automotive varianten)
- Driver VCI voor Windows™ 2000, XP, Vista, Win 7, Win 8 en Win 10 (allen 32/64-bit)
- Driver ECI voor Linux, VxWorks en overige OS-en
- Bus-monitor "canAnalyser3 Mini" voor CAN en LIN, indien van toepassing (Windows™)
- Gebruikershandleiding

Bestelnummer(s)

Enkelvoudige CAN

1.01.0281.11001
USB-to-CAN V2 Compact, 1x CAN High-Speed [D-sub9]
zonder galvanische scheiding
USB-to-CAN V2 Compact, 1x CAN High-Speed [D-sub9]zonder galvanische scheiding
1.01.0281.12001
USB-to-CAN V2 Compact, 1x CAN High-Speed [D-sub 9]
met galvanische scheiding
USB-to-CAN V2 Compact, 1x CAN High-Speed [D-sub 9]met galvanische scheiding
1.01.0281.12002
USB-to-CAN V2 Compact, 1x CAN High-Speed [RJ45 Plug]
met galvanische scheiding
USB-to-CAN V2 Compact, 1x CAN High-Speed [RJ45 Plug]met galvanische scheiding
1.01.0282.12001
USB-to-CAN V2 Embedded, 1x CAN High-Speed [D-sub9]
met galvanische scheiding
USB-to-CAN V2 Embedded, 1x CAN High-Speed [D-sub9]met galvanische scheiding
1.01.0282.12201
USB-to-CAN V2 Embedded, 1x CAN High-Speed [D-sub9]
met galvanische scheiding, enkel PCB zonder beugel
USB-to-CAN V2 Embedded, 1x CAN High-Speed [D-sub9]met galvanische scheiding, enkel PCB zonder beugel

Dubbele CAN en LIN

1.01.0283.22002
USB-to-CAN V2 Professional, 2x CAN High-Speed [2x RJ45]
met galvanische scheiding
USB-to-CAN V2 Professional, 2x CAN High-Speed [2x RJ45]met galvanische scheiding
1.01.0283.22042
USB-to-CAN V2 Automotive, 2x CAN High-Speed, 1x schakelbaar
naar CAN Low Speed, 1x LIN [2x RJ45], galvanisch gescheiden
USB-to-CAN V2 Automotive, 2x CAN High-Speed, 1x schakelbaarnaar CAN Low Speed, 1x LIN [2x RJ45], galvanisch gescheiden

Opties

In aanvulling op het standaard assortiment hierboven, zijn er ook speciale samenstellingen beschikbaar waaronder bulk-versies (geen cd / handleiding en in bubble-zak). Informeer naar de mogelijkheden.

Geïnteresseerd?

Bent u geïnteresseerd in de Ixxat USB to CAN V2 PC interface? Vraag dan, geheel vrijblijvend, een offerte aan. Wilt u meer informatie? Stuur dan een mail naar of ga naar onze contactpagina.
Bellen kan natuurlijk ook, we zijn bereikbaar op 040-2301.922. We helpen u graag en bieden u direct praktisch advies en ondersteuning.
