CAN@Net NT 420, 4x CAN/CAN FD - Ethernet

CAN-Ethernet gateway en bridge met vier CAN-kanalen (2x CAN FD)

CAN@net NT 420 geeft eenvoudig en flexibel toegang tot CAN-systemen via Ethernet en beschikt over vier CAN kanalen, waarvan twee kanalen kunnen worden omgeschakeld tussen CAN en CAN FD. Dit apparaat kan worden geconfigureerd als een CAN naar Ethernet-gateway, CAN naar Ethernet-PC-interface of een CAN naar Ethernet naar CAN-bridge.

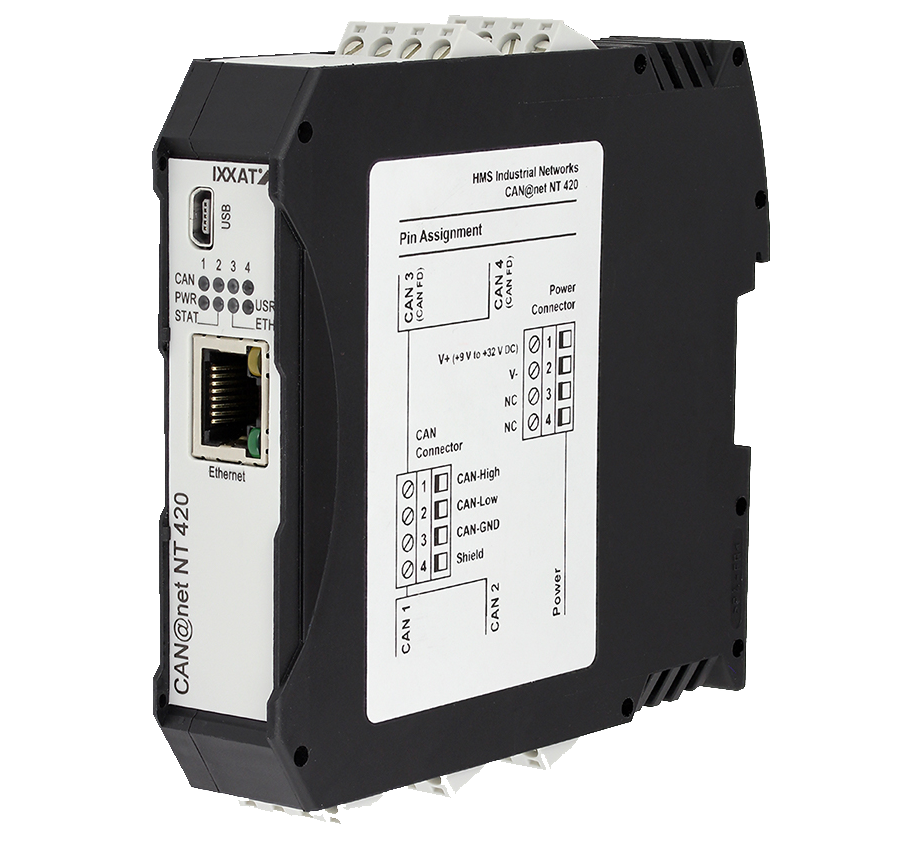

IXXAT CAN@net NT 420
CAN network
TCP/IP & MQTT network
IXXAT CAN@net NT 420
IXXAT CAN@net NT 420

Kenmerken en voordelen

  • Overbruggen van grote afstanden en gemakkelijke systeemtoegang op afstand via Ethernet
  • Kostenbesparingen door eenvoudige bedrading
  • Vier onafhankelijke CAN-kanalen, waarvan twee omschakelbaar naar CAN FD
  • Krachtig filter, ID-vertaling, data mapping en multiplexing functionaliteit
  • Actie regels en cyclische verzending
  • Windows configuratie tool voor eenvoudige configuratie via USB of Ethernet
  • Ontworpen voor hoge prestaties in ruwe/zware omgevingen

CAN-naar-Ethernet Gateway

In gateway-modus kan de CAN@net NT 420 direct worden benaderd vanuit bijv. Windows, Linux, VxWorks en QNX gebaseerde systemen als ook vanuit embedded omgevingen. Communicatie verloopt via een standaard TCP/IP-socket en gebruikt hiervoor een eenvoudig ASCII-protocol. Als een CAN-Ethernet Gateway biedt de CAN@net NT 420 eenvoudig en flexibele toegang tot twee onafhankelijke CAN-systemen via een LAN of via het internet.

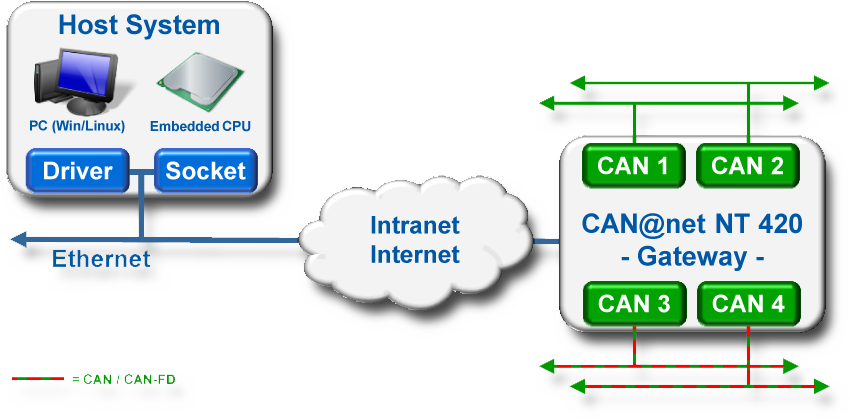

IXXAT CAN@net NT 420 Gateway en PC-interface functionaliteit
IXXAT CAN@net NT 420 Gateway en PC-interface functionaliteit

CAN-naar-Ethernet PC-interface

Met de meegeleverde VCI driver voor Windows kan de CAN@net NT worden bediend zoals alle IXXAT CAN PC interfaces. Met CAN@net NT kunnen alle VCI-gebaseerde IXXAT-instrumenten, zoals de canAnalyser, evenals klantspecifieke toepassingen op basis van het VCI-stuurprogramma worden gebruikt. De VCI CAN-driver biedt de mogelijkheid om tegelijkertijd met maximaal 128 CAN@net NT-apparaten te communiceren.

CAN-naar-Ethernet-naar-CAN Bridge

Met behulp van twee tot maximaal vier CAN@net NT 420’s, kan een CAN-Ethernet-CAN bridge worden gerealiseerd tussen vier onafhankelijke CAN-kanalen per apparaat. Deze bridge maakt het uitwisselen van berichten tussen CAN-systemen via TCP/IP over grote afstanden mogelijk. Daarbij wordt gebruik gemaakt van een bestaand Ethernet-gebaseerde infrastructuur. De segmentatie verhoogt tevens de betrouwbaarheid en stabiliteit van het totale systeem.

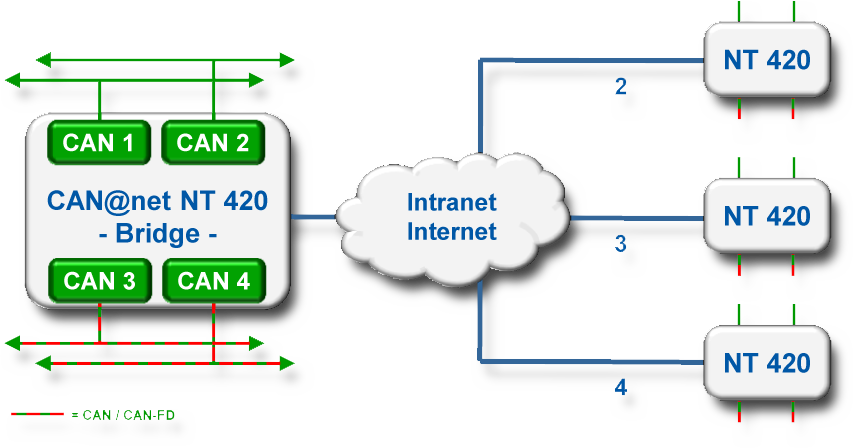

IXXAT CAN@net NT 420 Bridge functionaliteit
IXXAT CAN@net NT 420 Bridge functionaliteit

Filteren en multiplexen

Door toewijzingstabellen te gebruiken, is de ontvangst/verzending van berichten mogelijk tussen alle kanalen. Met behulp van filter- en conversieregels kunnen CAN- of CAN FD-berichten worden gefilterd of gewijzigd. Met dit mechanisme kan de busbelasting in de afzonderlijke netwerken worden verminderd. Voor SAE J1939-toepassingen is een speciale toewijzingstabel voorzien, aangepast aan de specifieke parameters.

De functie data multiplexen/demultiplexen maakt het toewijzen van of bijvoorbeeld CAN-FD-data mogelijk aan standaard CAN-berichten en omgekeerd (NT 420).

Actieregels

In reactie op ontvangen berichten, apparaat- of CAN-bus status gebeurtenissen, kan een verscheidenheid aan acties automatisch worden uitgevoerd, b.v. verzenden van berichten (CAN, CAN FD, MQTT), wijzigen van apparaatinstellingen of schakelen van apparaat-LED's. Actieregels worden gemaakt via intuïtieve vervolgkeuzemenu's voor gebeurtenissen en acties binnen de op Windows gebaseerde apparaatconfiguratietool.

MQTT voor cloudverbinding

Of het nu apparaatstatus is of CAN/CAN FD-data, de MQTT-functionaliteit van de CAN@net NT maakt de overdracht van verschillende informatie naar de cloud mogelijk. Dit is gemakkelijk programmeerbaar met behulp van actieregellijsten. Met gratis beschikbare bemiddelingsdiensten en APP's, kunnen b.v. statusberichten of systeemwaarden eenvoudig naar een smartphone of andere apparaten verzonden worden.

Cyclische transmissie

De cyclische verzendfunctie maakt cyclische verzending van berichten mogelijk. Beide berichten en cyclustijden worden gedefinieerd binnen een centrale cyclische verzendtabel.

Configuratie en firmware update

Met de hulp van mapping tabellen, kan de uitwisseling van berichten tussen alle kanalen zeer flexibel worden geconfigureerd. Filter- en conversieregels kunnen op de CAN- en CAN FD-berichten worden toegepast. Als gevolg daarvan kan de busbelasting in de afzonderlijke netwerken worden verminderd, omdat alleen relevante berichten naar het andere netwerk worden verzonden.
De data-multiplexingsfunctionaliteit maakt het mogelijk om bijvoorbeeld CAN-FD data via meerdere standaard CAN berichten te mappen.

De configuratie en firmware-updates van de CAN@net NT 420 wordt met behulp van een eenvoudig te gebruiken Windows configuratie tool uitgevoerd. Deze is via USB of Ethernet-interface met de CAN@net NT 420 verbonden. Met deze tool kan de configuratie van filter-, mapping-, multiplexer- of vertaalregels heel gemakkelijk, zonder programmeringsvaardigheden, uitgevoerd worden.

IXXAT CAN@net NT 420 Congiguratie-tool
IXXAT CAN@net NT 420 Congiguratie-tool

Technische gegevens
PC bus interface 10/100 MBit/s, twisted pair, RJ45 connector
CAN-bus tranceiver Texas Instruments SN65HVD251P
CAN-bus nodes Max. 120
CAN-bus afsluiting Geen
CAN baudrates Standaard CAN: 5 to 1000 kBaud
CAN-FD: 5 to 8000 kBaud
Voeding 9-32 V DC
Stroomverbruik 110 mA typisch @ 24 Volt voeding
Temperatuurbereik Bedrijfstempratuur -40 ºC ... +85 ºC
  Opslagtempratuur -40 ºC ... +85 ºC
Galvanische scheiding 1 kV voor 1 sec.
Certificering CE, FCC
Behuizing Polyamide behuizing voor omega rail
Beschermingsklasse IP20
Afmetingen Circa 114,5 x 99 x 22,5 mm
Gewicht Circa 150g

Leveromvang
- CAN@net NT 420
- Configuratie software voor Windows™
- Configuratie kabel (USB)
- Gebruikershandleiding

Bestelnummer(s)

1.01.0332.42000
CAN@Net NT 420, Universele CAN-Ethernet gateway/bridge met vier CAN (2x CAN FD) interfaces
CAN@Net NT 420, Universele CAN-Ethernet gateway/bridge met vier CAN (2x CAN FD) interfaces
