CM CANopen voor SIMATIC S7-1200

CANopen Master/Slave module voor de SIMATIC S7-1200 PLC

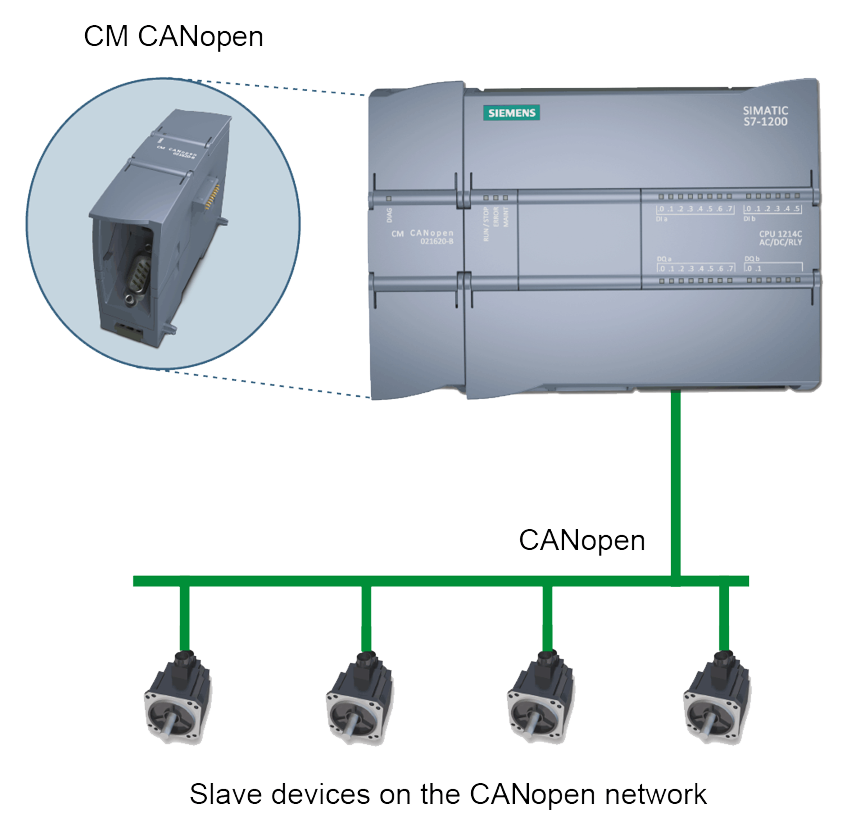

De CM CANopen maakt het mogelijk om ieder CANopen- of CAN 2.0A-netwerk aan te sluiten op een SIMATIC® S7-1200 PLC. De module wordt aangesloten op de S7-1200 en fungeert als een interafce tussen de CANopen / CAN-apparaten en de PLC. Hiermee kan uit een veel breder scala van automatisering producten bij het ontwerpen van een systeem gekozen worden.

De module fungeert als een CANopen master of slave apparaat. Als alternatief kan het werken als een gewone CAN 2.0A node.

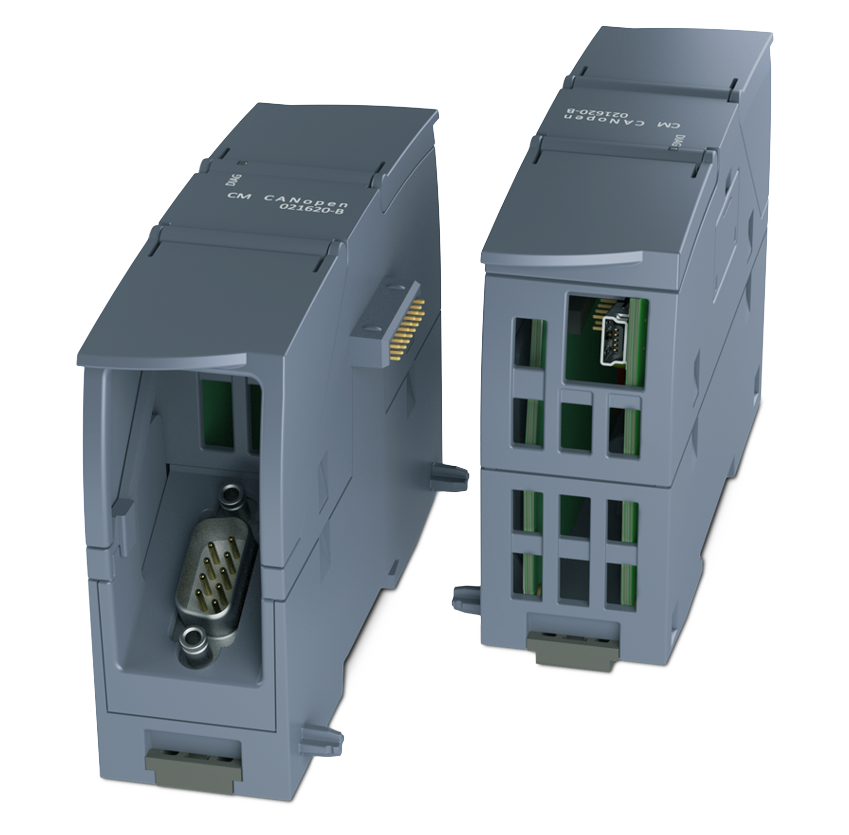

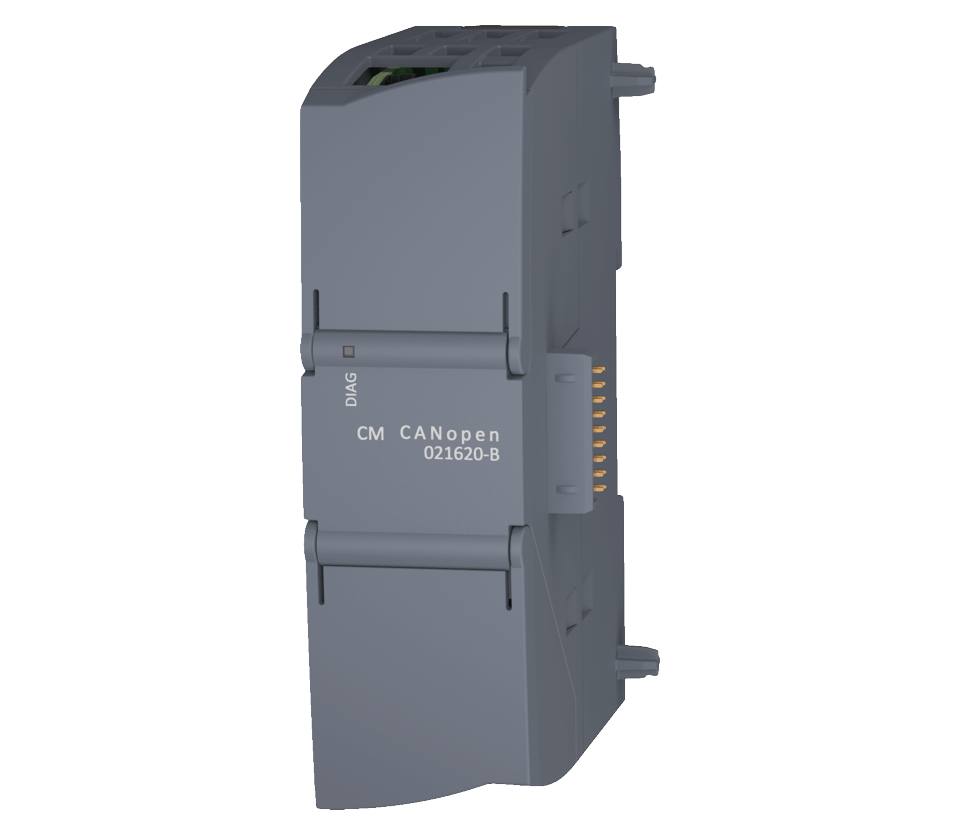

IXXAT CM CANopen voor SIMATIC® S7-1200 PLC
IXXAT CM CANopen voor SIMATIC® S7-1200 PLC
IXXAT CM CANopen voor SIMATIC® S7-1200 PLC

Highlights

  • Plug-in CANopen Master/Slave module voor SIMATIC® S7-1200 PLC
  • Verbindt maximaal 16 CANopen slave nodes in master mode
  • 256 byte input en 256 byte output per module
  • Verbindt maximaal 3 modules per CPU
  • LEDs verschaffen statusinformation over de module, network en I/O status
  • Onderdeel van de hardware catalogus van de TIA Portal configuratie.
  • CANopen configuratie via de bijgevoegde CANopen Configuration Studio Software
  • Ondersteuning voor transparante CAN 2.0A-berichten voor specifieke protocol-implementatie
  • Kant-en-klare functieblokken beschikbaar voor gemakkelijke PLC programmering in TIA portal
  • Voldoet aan de CANopen communicatieprofielen CiA 301 rev. 4.2 and the CiA 302 rev. 4.1
  • 3 jaar product garantie

De CM CANopen module is ontworpen voor directe koppeling aan de SIMATIC® S7-1200 PLC. De module wisselt gegevens en signalen uit via de backplane bus, die ook de module van stroom voorziet.

CANopen ondersteuning

Sluit eenvoudigweg de CM CANopen-uitbreidingsmodule aan op de SIMATIC® S7-1200 PLC. Elk apparaat dat het CANopen-protocol ondersteunt kan eenvoudig worden aangesloten. De CM CANopen module kan vanuit TIA Portal® worden gebruikt en geconfigureerd als zowel een Master of Slave. Er is geen programmering nodig voor de configuratie.

CANopen configuratie en TIA Portal integratie

De naadloze integratie in de SIMATIC wereld is een van de meest essentiële eisen wanneer het SIMATIC automatiseringssysteem wordt uitgebreid met veldbus apparatuur die niet gebaseerd is op PROFIBUS of PROFINET. IXXAT heeft hierop gelet waardoor een naadloze integratie van de CM CANopen module in TIA Portal mogelijk is. Configuratie van de aangesloten CANopen netwerk wordt intuïtief uitgevoerd met de meegeleverde CM CANopen Configuration Studio.

Zodra de configuratie is voltooid, wordt de CANopen netwerkconfiguratie gedownload naar de CM CANopen module en opgeslagen in niet-vluchtig geheugen. Als een van de slave-nodes in het netwerk aangesloten CANopen worden vervangen, download de CM CANopen de configuratiedata voor dit apparaat automatisch zodra het apparaat weer is aangesloten, waardoor down-tijd in toepassingen met hoge beschikbaarheid aanzienlijk verminderd wordt.

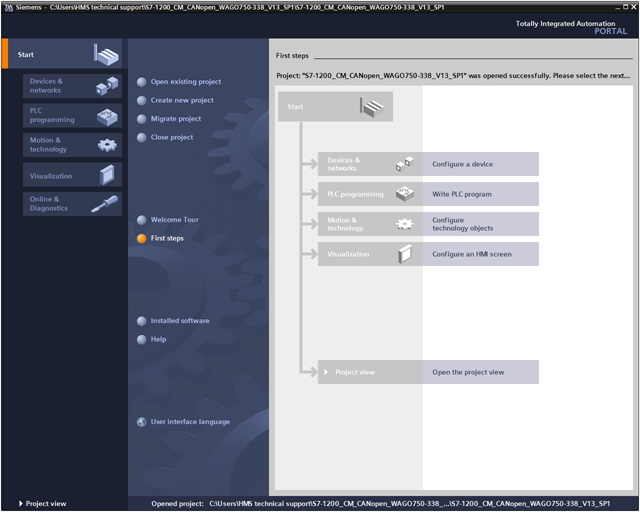

IXXAT CM CANopen TIA Portal - Overview

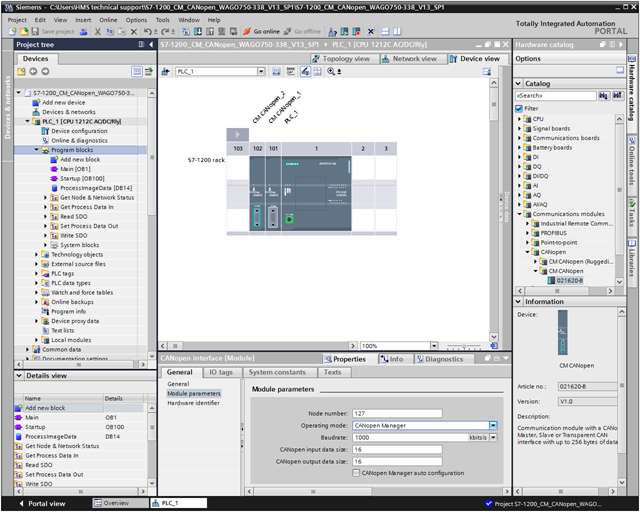

IXXAT CM CANopen TIA Portal - Device

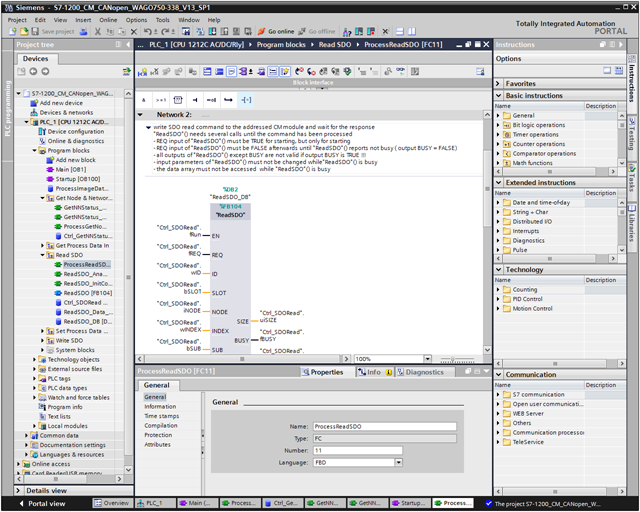

IXXAT CM CANopen TIA Portal - Read SDO

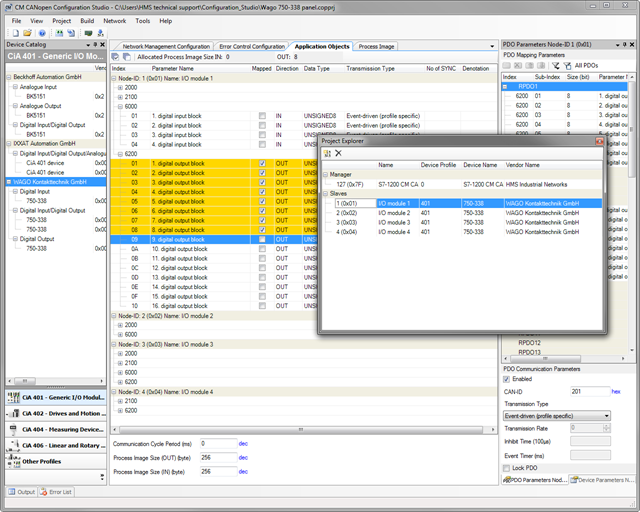

IXXAT CM CANopen Configuration Studio

Transparent CAN 2.0A modus met de CM CANopen

Met deze functionaliteit ondersteunt de CM CANopen module de overdracht van ieder gewenst CAN-bericht vanuit de PLC ongeacht het gebruikte CAN protocol en de ontvangst van een aantal vooraf gedefinieerde CAN-berichten vanuit het CAN netwerk.

CAN 2.0A ondersteunde functonaliteit

  • Implementatie van ieder CAN gebaseerde protocol dat in geïnterpreteerd / gegenereerd wordt door de PLC
  • Speciaal PLC functieblok beschikbaar voor eenvoudige integratie in TIA Portal
  • Transparante passage van CAN berichten door de CM CANopen module
  • Mogelijkheid tot het verzenden en ontvangen CAN-berichten vanuit TIA Portal
  • Ondersteunt enkel CAN 2.0A (11-bit CAN identifiers)
  • Baud rate selectie van 20 kbit/s – 1 Mbit/s
  • CANopen functionaliteit is uitgeschakeld als de transparante CAN-modus wordt gebruikt
Technische gegevens
CAN bus interfaceVolgens CiA 303-1
 Galvanisch gescheiden
Voeding+5 VDC ±10%, geleverd door S7-1200 PLC
AfmetingenBreedte 30 mm
Gewicht120 gram
TemperatuurbereikOperationeel 0 ºC ... +60 ºC
 Opslag -40 ºC ... +70 ºC
ProtectieklasseIP20
CertificeringCE, UL, cUL & ROHS
BehuizingKunststof behuizing, insteekmodule, DIN-rail montage
Leveromvang
- CM CANopen module
- Sub-D9 met schroefaansluitingen voor CAN-bus
- Configuratie software voor Windows™
- Configuratie kabel (USB)
- Gebruikershandleiding

Bestelnummer(s)

021620-B
CM CANopen voor SIMATIC S7-1200
CM CANopen voor SIMATIC S7-1200
