1 SI CANopen module voor SIMATIC ET200S

Plug-in CANopen Master/Slave module voor SIMATIC® ET200S modular I/O systeem

De 1 SI CANopen module brengt CANopen connectiviteit naar het SIMATIC® ET 200S Distributed I/O-systeem, voor een volledige integratie van apparaten binnen CANopen en ET 200S. De 1 SI CANopen module in het ET 200S systeem zorgt verder voor een naadloos besturing van het CANopen-netwerk vanuit PROFIBUS en PROFINET.

De module fungeert als een CANopen master of slave apparaat. Als alternatief kan het werken als een gewone CAN 2.0A node.

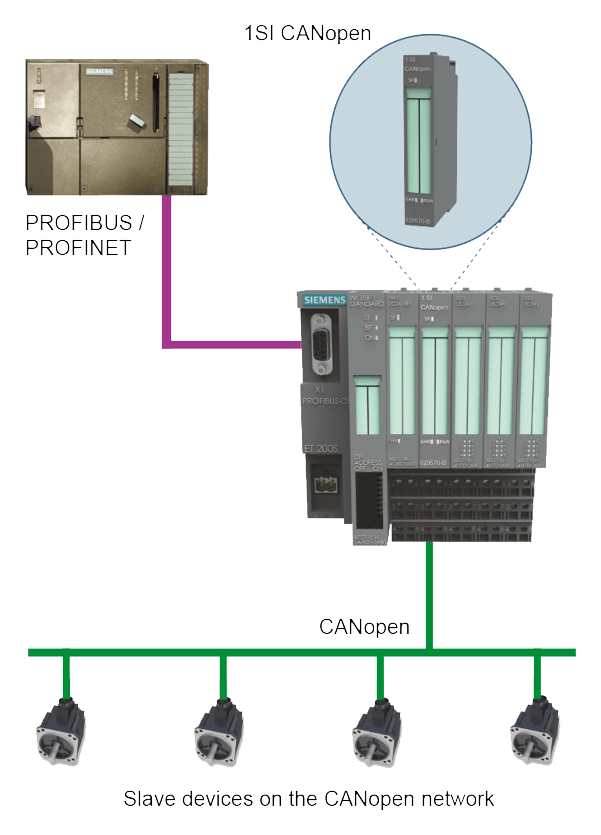

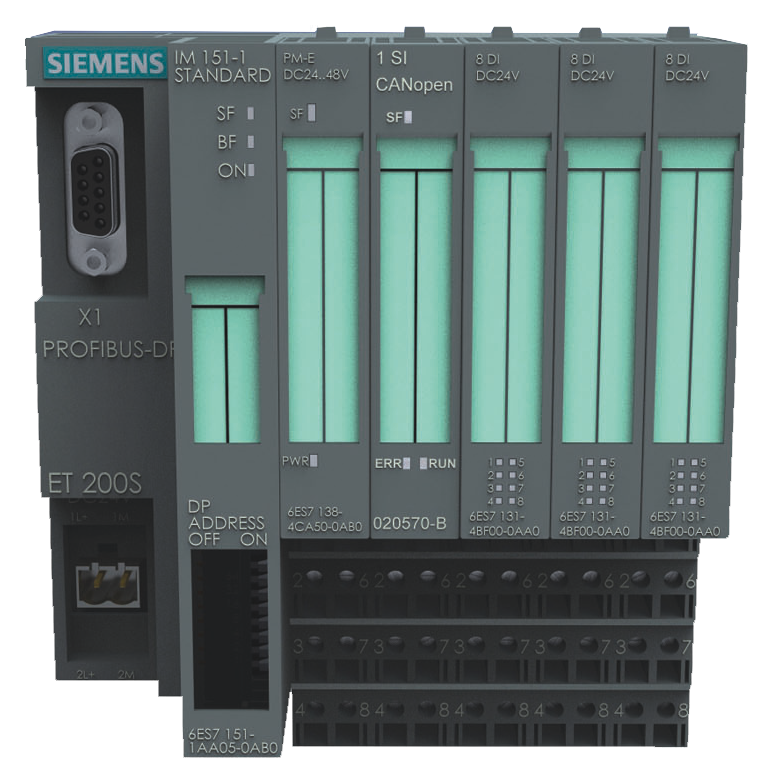

Ixxat 1 SI CANopen voor SIMATIC® ET200S I/O-systeem

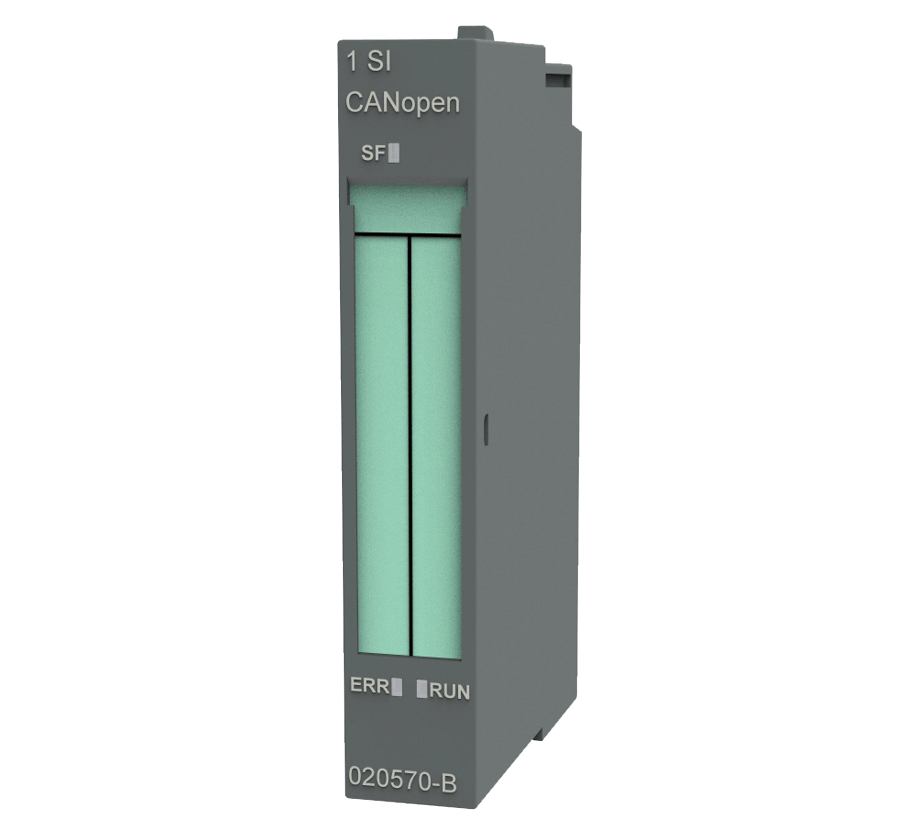

Ixxat 1 SI CANopen voor SIMATIC® ET200S I/O-systeem
Ixxat 1 SI CANopen voor SIMATIC® ET200S I/O-systeem

Highlights

  • Plug-in CANopen Master/Slave module voor SIMATIC® ET200S Distributed I/O
  • Verbindt maximaal 126 CANopen slave nodes in master mode
  • SIMATIC® ET200S stand-alone operatie
  • Module “hot swap”-ondersteuning – vervanging zonder het uitschakelen van de voeding
  • Ondersteunt Isochrone modus
  • Kant-en-klare functieblokken beschikbaar voor gemakkelijke PLC programmeringin Step 7
  • Kan in de hardwarecatalogus van Step7 worden geïmporteerd
  • Transparante CAN 2.0A modus
  • Anybus Configuratie Manager CANopen in de levering bijgesloten
  • 3 jaar product garantie

CANopen ondersteuning

Met de 1 SI CANopen integreert Ixxat de CANopen master-technologie binnen de SIMATIC® architectuur. De 1 SI CANopen maakt de eenvoudige integratie van Siemens apparatuur in bedrijfssegmenten waar CANopen en andere CAN gebaseerde protocollen gebruikt worden. Dit biedt ook de mogelijkheid voor PROFIBUS/PROFINET-controllers (S7 / ET200) om te communiceren met CANopen veldbus-apparaten (gateways).

De 1 SI CANopen module werkt met alle SIMATIC ET 200S Distributed I/O-systemen, met uitzondering van de Basic en Compact-versies.

CANopen configuratie en TIA Portal integratie

De naadloze integratie in de SIMATIC wereld is een van de meest essentiële eisen wanneer het SIMATIC automatiseringssysteem wordt uitgebreid met veldbus apparatuur die niet gebaseerd is op PROFIBUS of PROFINET. Ixxat heeft hierop gelet waardoor een naadloze integratie van de 1 SI CANopen module in TIA Portal mogelijk is. Configuratie van de aangesloten CANopen netwerk wordt intuïtief uitgevoerd met de optionele Anybus Configuration Manager - CANopen.
De Anybus Configuration Manager scant de aanwezige apparaten op het CANopen subnetwerk. De software is met de CAN-bus gekoppeld met behulp van een CAN-interface, die apart verkrijgbaar is.

Zodra de configuratie is voltooid, wordt de CANopen netwerkconfiguratie gedownload naar de 1 SI CANopen module en opgeslagen in niet-vluchtig geheugen. Als een 1 SI CANopen wordt vervangen, wordt de configuratioe vanuit de PLC naar de nieuwe module gedownload, waardoor down-tijd in toepassingen met hoge beschikbaarheid aanzienlijk verminderd wordt. 1 SI CANopen modules kunnen worden vervangen, terwijl de ET200S onder spanning staat.

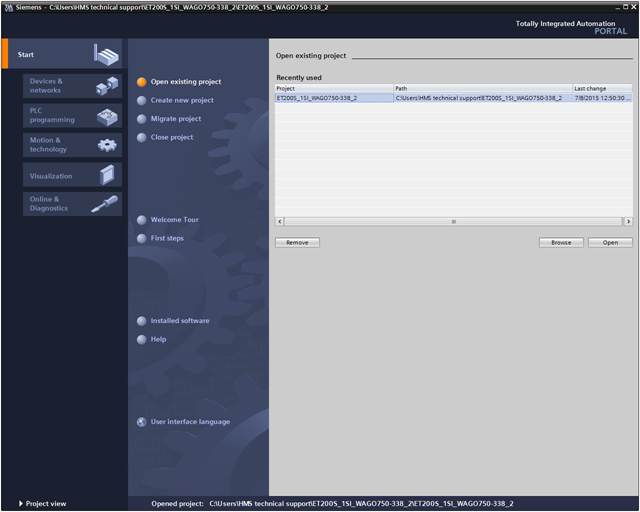

Ixxat 1 SI CANopen TIA Portal - Overview

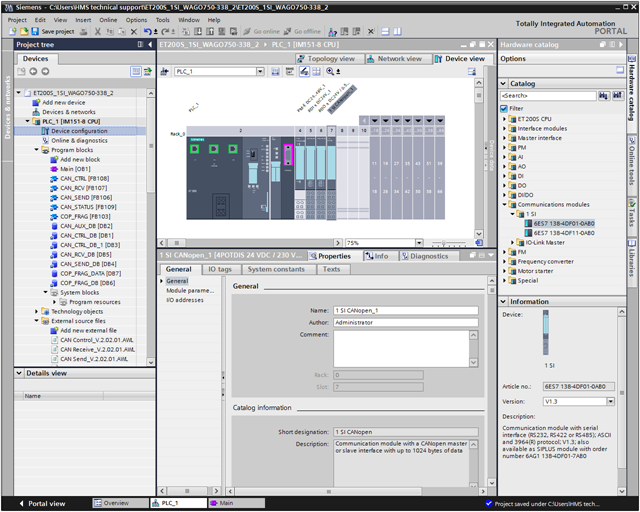

Ixxat 1 SI CANopen TIA Portal - Device

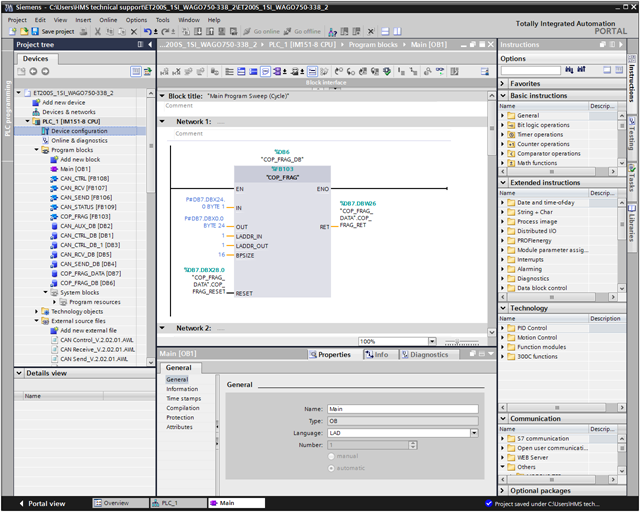

Ixxat 1 SI CANopen TIA Portal - Object

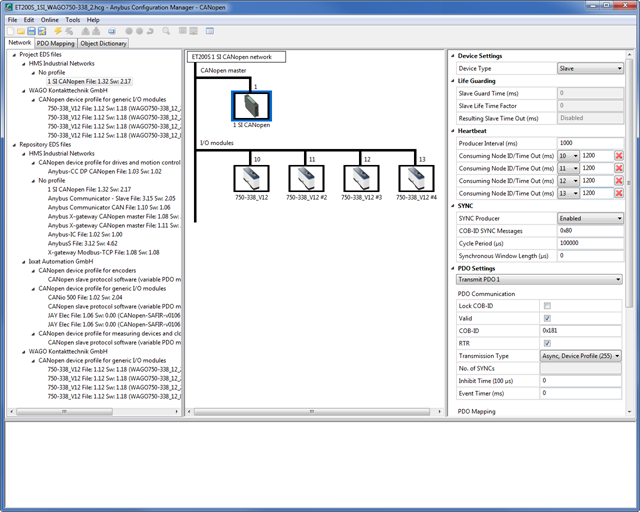

Ixxat 1 SI CANopen Anybus Configuration Manager - CANopen

Transparent CAN 2.0A modus met de CM CANopen

Met deze functionaliteit ondersteunt de 1 SI CANopen module de overdracht van ieder gewenst CAN-bericht vanuit de PLC ongeacht het gebruikte CAN protocol en de ontvangst van een aantal vooraf gedefinieerde CAN-berichten vanuit het CAN netwerk.

CAN 2.0A ondersteunde functonaliteit

  • Implementatie van ieder CAN gebaseerde protocol dat in geïnterpreteerd / gegenereerd wordt door de PLC
  • Speciaal PLC functieblok beschikbaar voor eenvoudige integratie in TIA Portal
  • Transparante passage van CAN berichten door de 1 SI CANopen module
  • Mogelijkheid tot het verzenden en ontvangen CAN-berichten vanuit TIA Portal
  • Ondersteunt enkel CAN 2.0A (11-bit CAN identifiers)
  • Baud rate selectie van 20 kbit/s – 1 Mbit/s
  • CANopen functionaliteit is uitgeschakeld als de transparante CAN-modus wordt gebruikt
Technische gegevens
CAN bus interfaceVolgens CiA 303-1
 Galvanisch gescheiden
Voeding+24 V DC +20/-15%, geleverd door voedingsmodule PM-E
 Max. 0,8W - 33 mA @ 24V DC
AfmetingenBreedte 15 mm
Gewicht40 gram
TemperatuurbereikOperationeel 0 ºC ... +60 ºC
 Opslag -40 ºC ... +70 ºC
ProtectieklasseIP20
CertificeringCE, UL, cUL & ROHS
BehuizingKunststof behuizing, insteekmodule
Leveromvang
- 1 SI CANopen module
- Gebruikershandleiding

Bestelnummer(s)

020570-B
1 SI CANopen module voor SIMATIC ET200S
1 SI CANopen module voor SIMATIC ET200S

Opties

021670-B
Anybus Configuration Manager - Configuratie Kit, incl. USB-to-CAN interface


021220-B
1 SI CANopen Startup Kit
1 SI CANopen voor SIMATIC ET200S, Anybus Configuration Manager - CANopen, Licentie CD met software, USB-to-CAN V2 compact, CAN kabels



Geïnteresseerd?

Bent u geïnteresseerd in de 1 SI CANopen module voor SIMATIC ET200S? Vraag dan, geheel vrijblijvend, een offerte aan. Wilt u meer informatie? Stuur dan een mail naar of ga naar onze contactpagina.
Bellen kan natuurlijk ook, we zijn bereikbaar op 040-2301.922. We helpen u graag en bieden u direct praktisch advies en ondersteuning.
