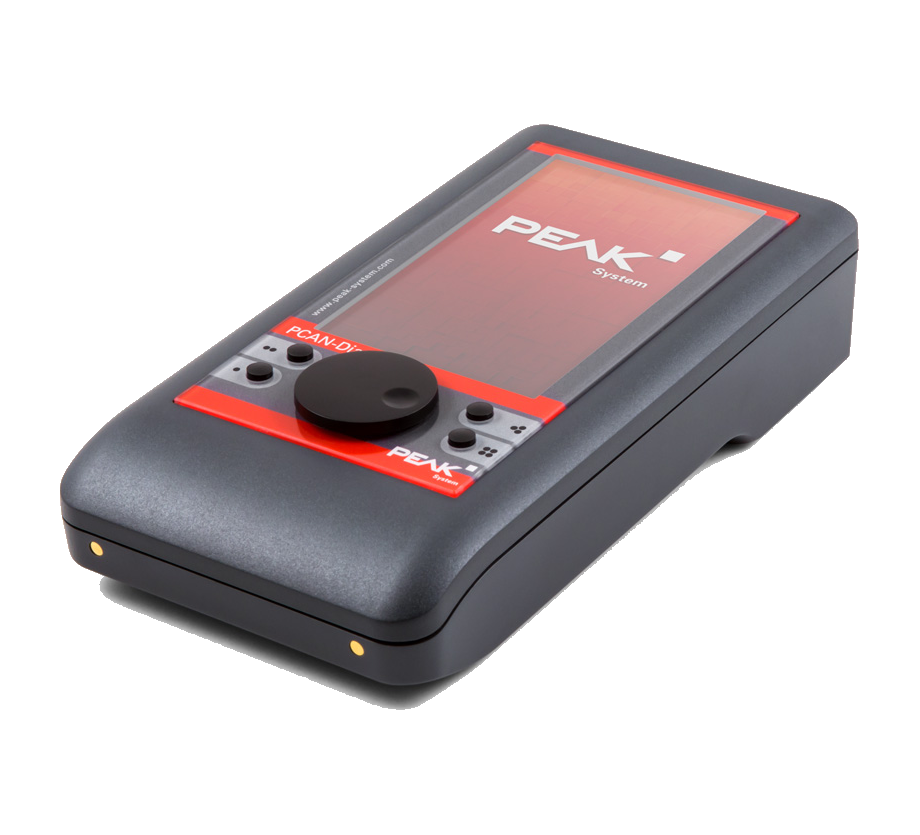

PCAN-Diag FD
Mobiele Diagnose voor CAN en CAN FD
Kenmerken en voordelen
- Analyse van CAN- en CAN FD-netwerken op fysiek en protocolniveau
- Handmatige of Automatische bitsnelheidsdetectie
- Omschakelbare alleen-luistermodus
- Symbolische weergave van binnenkomende CAN-berichten met behulp van symboolbestanden
- Symbolbestanden aanmaken en bijhouden met de PCAN-Symbol Editor
- Opnemen van binnenkomende CAN-berichten op de interne geheugenkaart
- Afspelen van tracebestanden
- Conversie van tracegegevens naar verschillende uitvoerformaten
- Verzenden van afzonderlijke CAN-frames of CAN-framereeksen
- Decimale, hexadecimale of binaire invoer van CAN-gegevens.
- Transmissie van CAN-berichten met leesbare ID en gegevens door ondersteuning van symboolbestanden
- Weergave van CAN-busbelasting, foutframes en veel meer
- Oscilloscoop met twee onafhankelijke 100 MHz meetkanalen
- Weergave van de CAN-High en CAN-Low signalen en het verschil
- Uitgebreide triggerconfiguratie
- Decodering van CAN- en CAN FD-frames

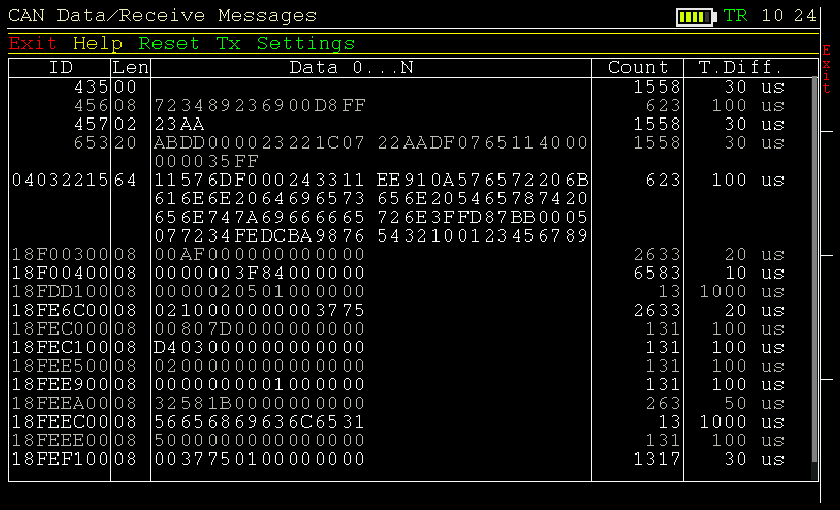

Op de protocollaag wordt het binnenkomende CAN-verkeer weergegeven in een lijst, optioneel met symbolische weergave voor betere interpreteerbaarheid. Voor toekomstige analyse is een tracer geïmplementeerd die het CAN-verkeer registreert. Op de uitgaande richting kunnen afzonderlijke CAN-berichten of zelfs volledige reeksen CAN-berichten worden verzonden op de aangesloten CAN-bus, bijvoorbeeld om diagnostische gegevens op te vragen. Opgenomen CAN-traces kunnen ook worden afgespeeld. Alle functies op de protocollaag zijn beschikbaar voor CAN 2.0 en CAN FD.
De oscilloscoopfunctie wordt gebruikt voor een kwalitatieve beoordeling van het signaalverloop op de CAN-bus. Twee onafhankelijke meetkanalen bemonsteren beide lijnen CAN-High en CAN-Low met maximaal 100 MHz. Op basis van het signaalverloop decodeert de PCAN-Diag FD CAN-frames en toont hun elementen in de scopegrafieken.
De CAN FD-standaard (CAN met Flexible Data rate) wordt voornamelijk gekenmerkt door een hogere bandbreedte voor gegevensoverdracht. Het maximum van 64 databytes per CAN FD-frame (in plaats van 8 tot nu toe) kan worden verzonden met bitsnelheden tot 12 Mbit/s. CAN FD is neerwaarts compatibel met de CAN 2.0 A/B-standaard, dus CAN FD-knooppunten kunnen worden gebruikt in bestaande CAN-netwerken. In dit geval zijn de CAN FD-extensies echter niet van toepassing.

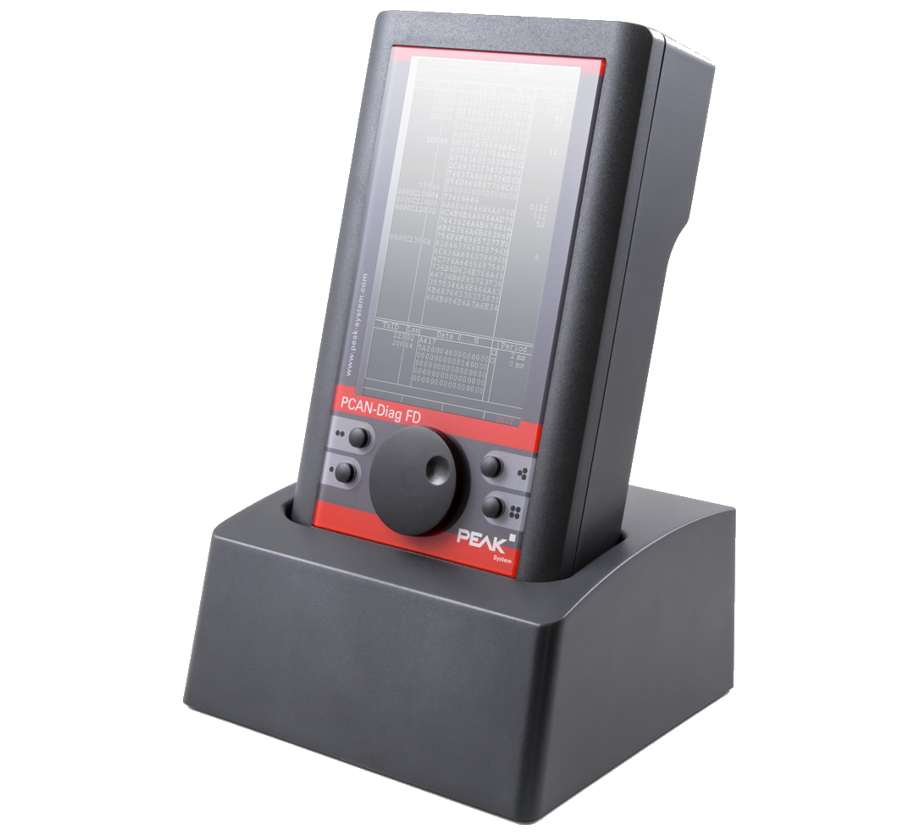

De PCAN-Diag FD wordt op eenvoudige wijze bediend met een drukknop en vier functietoetsen. Het apparaat wordt extern gevoed of door de interne batterijen die automatisch worden opgeladen bij externe voeding. Met het optionele laadstation kan het laadproces worden versneld.
| Technische gegevens | |
| CAN | |
| CAN controller | CAN 2.0A/B |
| CAN baudrates | 10 kBit/s ... 1 Mbit/s |
| CAN-FD | |
| CAN-FD controller | ISO en Non-ISO standaards |
| CAN-FD baudrates | CAN FD bit rates voor het dataveld (64 bytes max.) 20 kbit/s ... 12 Mbit/s |
| CAN-FD transceiver | Microchip MCP2558FD |
| CAN aansluiting | Dsub-9 Volgens CiA 303-1 |
| Display | Kleur 800 x 480 pixels |
| Voeding | 9 ~ 28 Volt DC |
| Oplaadbare accu's | 6 x AA NiMH 1.2 V 1900 mAh |
| Temperatuur bereik | 0 ºC t/m +50 ºC |
| Certificering | CE |
| Afmetingen | 110 x 47 x 206 mm |
| Leveromvang |
| - PCAN-Diag |
| - Configuratie software PCAN-Diag FD Editor voor Windows |
| - PCAN-Symbol Editor voor Windows |
| - Conversion software PEAK-Converter voor Windows |
| - USB kabel |
| - Voedingstekker (EU, UK, US) |
| - Micro HDMI naar DVI kabel |
| - Handleiding |
| - Quick start gids |
