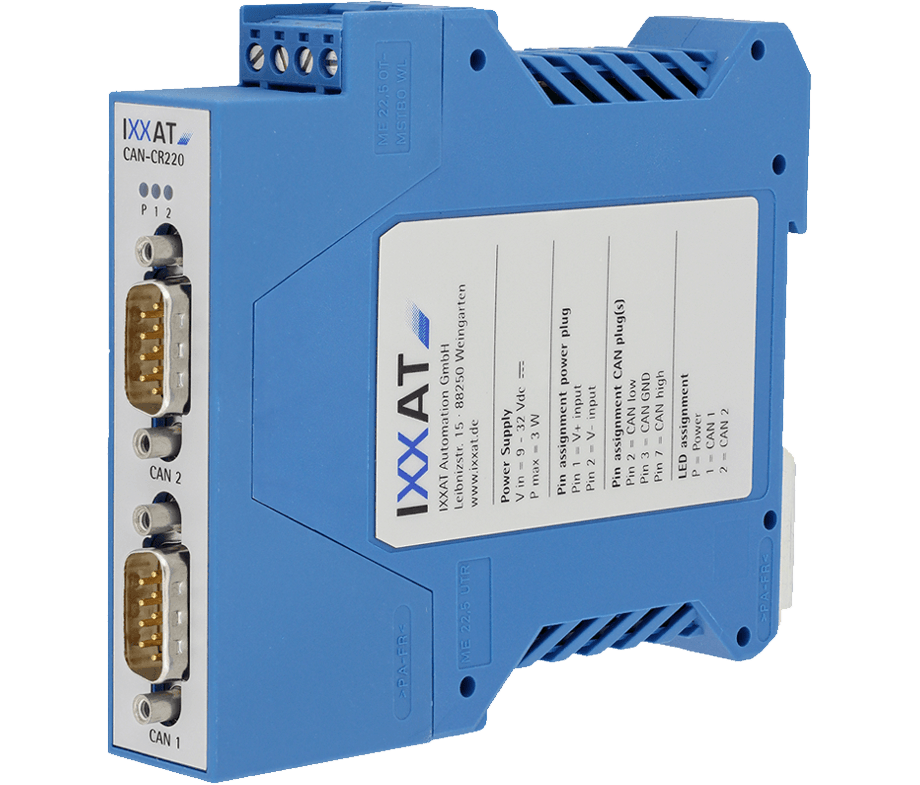

CAN-CR220, Hoge isolatie CAN Repeater

ISO 11898-2 CAN Repeater met 4 kV galvanische isolatie

De CAN-CR220 wordt gebruikt voor de galvanische isolatie van twee segmenten binnen een CAN-bus netwerk en levert een uitzonderlijk hoge isolatiespanning van 4 kV wat hem geschikt maakt voor gebruik in medische applicaties. Bijzonder aan de Repeater is dat hij een defect segment automatisch herkent en verwijdert van het netwerk waardoor het resterend netwerk blijft functioneren. Zodra het defect is verholpen wordt het segment opnieuw in het netwerk geïntegreerd.
Ixxat CAN-CR220
Ixxat CAN-CR220
Ixxat CAN-CR220

De galvanische isolatie isoleert de CAN-bus segmenten zowel van elkaar als ook van de stroomtoevoer
De CAN-CR220 is getest volgens DIN/EN 50178 (DIN VDE 0160: 1988-05 en DIN VDE 0160/A1: 1989-04).

Kenmerken en voordelen

  • Galvanische scheiding tot 4 kV
  • Verhoogde betrouwbaarheid van het systeem
  • Bijna geen invloed op real-time gedrag
  • Kostenbesparingen door eenvoudige bedrading
Technische gegevens
Display Verzenden en Defect segment (twee duo LEDs), Voeding (LED)
CAN bus interface ISO 11898-2 met CAN afsluitweerstand. Twee Sub-D9 connectoren. Geïntegreerde CAN afsluitweerstanden (uitschakelbaar).
Baudrate Maximaal 888 kbps
Vertraging 200 ns (overeenkomstig ~40 m (~120ft.) buslengte)
Voeding 9-32 V DC, typisch 1.5 W, via aansluitklemmen
Galvanische scheiding CAN 1, CAN 2 en voedingsbus zijn onderling galvanisch gescheiden

  Isolatie spanning 1.01.0067.44400
  - 2,5 kV AC / 1 Min.
  - 3,5 kV AC / 1 Sec.
  - 4,0 kV DC / 1 Sec.

  Isolatie spanning 1.01.0067.44300
  - 3,0 kV AC / 3 Min.
  - 3,75 kV AC / 1 Min.
  - 4,0 kV AC / 1 Sec.
Leveromvang
- CAN-CR220
- Snelstart handleiding

Bestelnummer(s)

1.01.0067.44400
CAN-CR220, 2x CAN met 4kV galvanische scheiding
CAN-CR220, 2x CAN met 4kV galvanische scheiding
1.01.0067.44300
CAN-CR220, 2x CAN met 3kV galvanische scheiding
CAN-CR220, 2x CAN met 3kV galvanische scheiding

Geïnteresseerd?

Bent u geïnteresseerd in de CAN-CR220, Hoge isolatie CAN Repeater? Vraag dan, geheel vrijblijvend, een offerte aan. Wilt u meer informatie? Stuur dan een mail naar of ga naar onze contactpagina.
Bellen kan natuurlijk ook, we zijn bereikbaar op 040-2301.922. We helpen u graag en bieden u direct praktisch advies en ondersteuning.
