CANopen Master - EtherNet/IP gateway

Anybus CANopen master/slave naar EtherNet/IP slave X-gateway

De Anybus X-gateway CANopen Master is een gateway en data converter die zorgt voor een naadloze verbinding tussen een EtherNet-IP-netwerk en een secundair CANopen sub-netwerk. Dit maakt het mogelijk CANopen apparaten in een EtherNet-IP-systeem te integreren.
De gateway werk als een EtherNet-IP slave voor het primaire netwerk en als een CANopen master of slave voor het tweede netwerk.

Dankzij de handige configuratiesoftware is de data-uitwisseling tussen beide netwerken eenvoudig en bi-directioneel in te stellen.

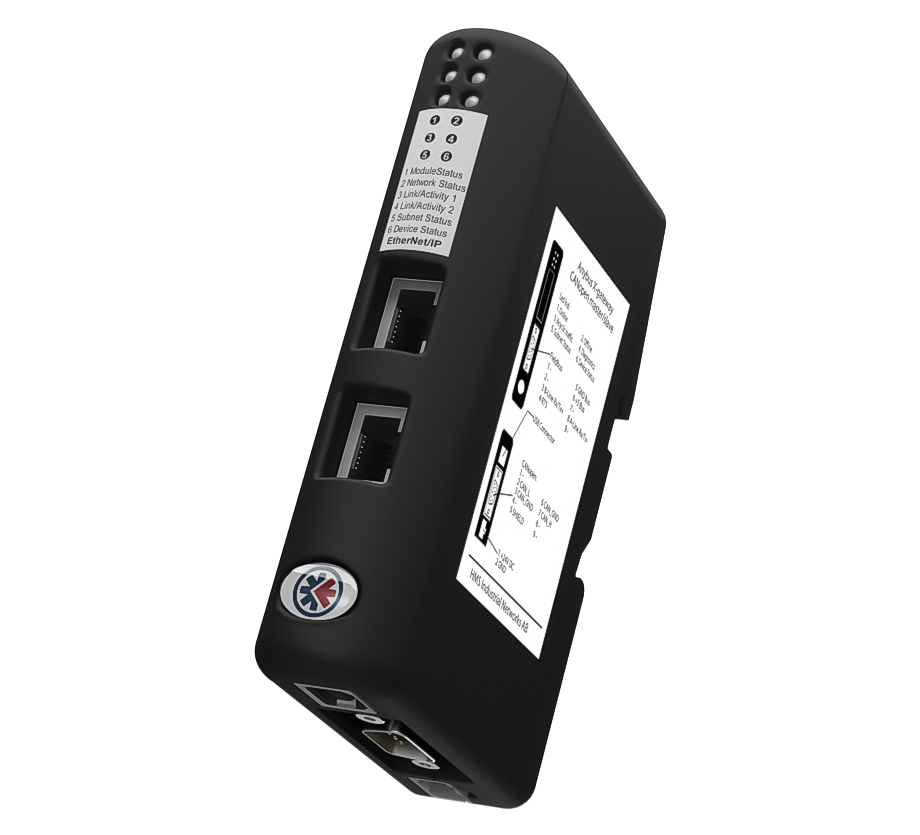

X-gateway - CANopen Master - EtherNet-IP
CANopen network
EtherNet-IP network
X-gateway - CANopen Master - EtherNet-IP
X-gateway - CANopen Master - EtherNet-IP

Kenmerken en voordelen

  • Snel kopiëren van cyclische I/O-gegevens tussen een CANopen en een EtherNet-IP netwerk (5 ms)
  • Volledige CANopen Master/Manager functies, elimineert de noodzaak voor een aparte CANopen Master of PLC in het CANopen-netwerk
  • Aansluiting van maximaal 126 CANopen slave-apparaten
  • Bewezen en getest met alle PLC-fabrikanten
  • Eenvoudige CANopen configuratie via de meegeleverde Anybus Configuration Manager-software. Geen programmering nodig
  • Robuuste stand-alone behuizing voor gebruik in zware industriële omgevingen
  • Snelle, dynamische overdracht van veldbusdata naar bijv. SCADA/HMI/Enterprise-niveau op basis van Microsoft Windows, via de meegeleverde Anybus OPC-server

Snel kopiëren van I/O-data

De primaire functie van de X-gateways is de snelle overdracht van de cyclische I/O-data tussen het EtherNet-IP- en CANopen-netwerk. I/O-data van het primaire-netwerk wordt geschreven in CANopen-objecten die kunnen worden toegewezen aan CANopen-PDO's en vice versa. De gateway fungeert als een volledige Master/Manager op de CANopen-netwerk en als een slaaf op het EtherNet-IP-netwerk. De gegevensoverdracht tussen de twee netwerken is volledig transparant en met een maximum gegevenscapaciteit van 510 bytes in elke richting.

Eenvoudige configuratie – Geen programmering nodig!

De verbinding tussen beide netwerken is eenvoudig in te stellen met behulp van de Anybus Configuration Manager-software, die bij de X-gateway wordt meegeleverd. Er zijn geen programmeringsvaardigheden nodig om de X-gateway te configureren.
De Anybus Configuration Manager scant de aanwezige apparaten op het CANopen subnetwerk. De software is met de CAN-bus gekoppeld met behulp van een CAN-interface, die apart verkrijgbaar is.

CANopen Master/Manager

  • CANopen Master/Manager implementatie volgens CANopen specificatie DS301 v4.0.2.
  • Aansluiting van maximaal 126 CANopen slaves
  • Network Management (NMT) berichten, te configureren en initialiseren van het netwerk.
  • Ondersteuning van 128 receive-PDO’s en 128 transmit-PDO’s, ieder bericht tot 8 bytes.
  • Tot 510 bytes cyclische gegevens in iedere richting (PDO)
  • PDO-bericht types: COS (Change van State), Cyclisch Synchroon, A-cyclisch Synchroon
  • Object synchronisatie (SYNC) wordt gebruikt voor het synchroniseren van PDO communicatie.
  • Heartbeat om de status van nodes volgen.
  • Node Bewaking / Life Guarding Protocol Biedt Mogelijkheid om slaven of de master te bewaken.
  • EMCY (Emergency Object) wordt gebruikt voor het rapporteren van fouten.
  • LSS master functionaliteit
  • Kan alternatief functioneren als een CANopen slave

EtherNet-IP Slave interface

EtherNet-IP Adapter-instellingen kunnen worden gezet via de on-board schakelaars of door het importeren van het .EDS-bestand in het engineering tool van de PLC.
  • EtherNet-IP CONFORMANCE TESTED™ door ODVA
  • EtherNet-IP Niveau 2 I/O Server CIP
  • 10/100Mbit operatie in vol of half-duplex
  • Max. 509 bytes Input en 505 bytes Output data
  • Device Level Ring (DLR) functionaliteit beschikbaar (aan te kondigen op basis van ring deelnemer)
  • Geïntegreerde FTP-server biedt eenvoudig bestandsbeheer met behulp van standaard FTP-clients.
  • Webserver met dynamische mogelijkheden van gegevens en Server Side Include (SSI) vermogen
  • E-mail-client met dynamische mogelijkheden van gegevens en-Event geactiveerd e-handling
  • Per-user security framework
  • Quality of Service (QoS) beschikbaar
  • DNS Capability
  • TCP/IP-instellingen via DHCP / ARP / Anybus IPconfig (HICP)
  • Geïntegreerde switch maakt daisy-chain-topologie mogelijk
Technische gegevens
Afmetingen 120 x 75 x 27mm
Gewicht 150g
Bedrijfstemperatuur -25 t/m +55 °C
Opslag temperatuur -40 t/m +85 °C
Voedingsspanning 24 VDC
Stroomverbruik 150mA Typisch
Configuratie poort USB
CANopen
  Baudrate 20 kbit/s - 1 Mbit/s
  Connector D-sub 9 Pen
EtherNet-IP
  Connector 2x RJ45 (switch)
Galvanische scheiding Op zowel CANopen- als EtherNet-IP-aansluitingen
Bescherming klasse IP20
Bevestiging DIN-rail (EN 50022 standaard)
Certificaten CE, CULUS, ATEX/Haz.Loc, RoHS
Leveromvang
- Anybus X-gateway CANopen - EtherNet-IP
- Anybus Configuration Manager (Windows™)
- Snelstart handleiding
- Gebruikershandleiding

Bestelnummer(s)

AB7306
Anybus X-gateway CANopen Master - EtherNet/IP, 1x CAN, 2x EtherNet/IP
Anybus X-gateway CANopen Master - EtherNet/IP, 1x CAN, 2x EtherNet/IP

Opties

021670
Anybus Configuration Manager - Configuratie Kit, incl. USB-to-CAN interface
