CANopen Master - ControlNet gateway

Anybus CANopen master/slave naar ControlNet slave X-gateway

De Anybus X-gateway CANopen Master is een gateway en data converter die zorgt voor een naadloze verbinding tussen een ControlNet-netwerk en een secundair CANopen sub-netwerk. Dit maakt het mogelijk CANopen apparaten in een ControlNet-systeem te integreren.
De gateway werk als een ControlNet slave voor het primaire netwerk en als een CANopen master of slave voor het tweede netwerk.

Dankzij de handige configuratiesoftware is de data-uitwisseling tussen beide netwerken eenvoudig en bi-directioneel in te stellen.

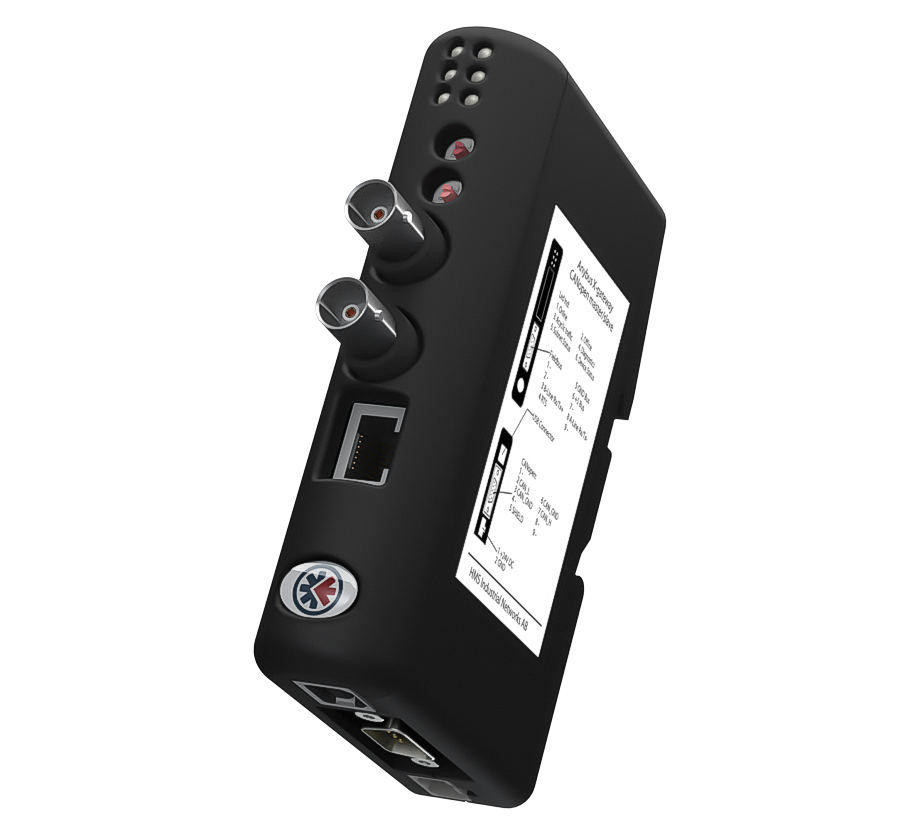

X-gateway - CANopen Master - ControlNet
CANopen network
ControlNet network
X-gateway - CANopen Master - ControlNet
X-gateway - CANopen Master - ControlNet

Kenmerken en voordelen

  • Snel kopiëren van cyclische I/O-gegevens tussen een CANopen en een ControlNet netwerk (5 ms)
  • Volledige CANopen Master/Manager functies, elimineert de noodzaak voor een aparte CANopen Master of PLC in het CANopen-netwerk
  • Aansluiting van maximaal 126 CANopen slave-apparaten
  • Bewezen en getest met alle PLC-fabrikanten
  • Eenvoudige CANopen configuratie via de meegeleverde Anybus Configuration Manager-software. Geen programmering nodig
  • Robuuste stand-alone behuizing voor gebruik in zware industriële omgevingen

Snel kopiëren van I/O-data

De primaire functie van de X-gateways is de snelle overdracht van de cyclische I/O-data tussen het ControlNet- en CANopen-netwerk. I/O-data van het primaire-netwerk wordt geschreven in CANopen-objecten die kunnen worden toegewezen aan CANopen-PDO's en vice versa. De gateway fungeert als een volledige Master/Manager op de CANopen-netwerk en als een slaaf op het ControlNet-netwerk. De gegevensoverdracht tussen de twee netwerken is volledig transparant en met een maximum gegevenscapaciteit van 510 bytes in elke richting.

Eenvoudige configuratie – Geen programmering nodig!

De verbinding tussen beide netwerken is eenvoudig in te stellen met behulp van de Anybus Configuration Manager-software, die bij de X-gateway wordt meegeleverd. Er zijn geen programmeringsvaardigheden nodig om de X-gateway te configureren.
De Anybus Configuration Manager scant de aanwezige apparaten op het CANopen subnetwerk. De software is met de CAN-bus gekoppeld met behulp van een CAN-interface, die apart verkrijgbaar is.

CANopen Master/Manager

  • CANopen Master/Manager implementatie volgens CANopen specificatie DS301 v4.0.2.
  • Aansluiting van maximaal 126 CANopen slaves
  • Network Management (NMT) berichten, te configureren en initialiseren van het netwerk.
  • Ondersteuning van 128 receive-PDO’s en 128 transmit-PDO’s, ieder bericht tot 8 bytes.
  • Tot 510 bytes cyclische gegevens in iedere richting (PDO)
  • PDO-bericht types: COS (Change van State), Cyclisch Synchroon, A-cyclisch Synchroon
  • Object synchronisatie (SYNC) wordt gebruikt voor het synchroniseren van PDO communicatie.
  • Heartbeat om de status van nodes volgen.
  • Node Bewaking / Life Guarding Protocol Biedt Mogelijkheid om slaven of de master te bewaken.
  • EMCY (Emergency Object) wordt gebruikt voor het rapporteren van fouten.
  • LSS master functionaliteit
  • Kan alternatief functioneren als een CANopen slave

ControlNet Slave interface

ControlNet Adapter-instellingen kunnen worden gezet via de on-board schakelaars of door het importeren van het .EDS-bestand in het engineering tool van de PLC.
  • ControlNet CONFORMITEIT TESTED™ door ODVA
  • ControlNet Specificatie versie: Communications Adapter profiel 12
  • Max. 450 bytes Input en 450 bytes Output data
  • ControlNet baudrate 5 Mbit/s
  • Ondersteunt hoornloze & Bitstrobed, I/O Change-of-state / cyclische I/O
  • Ondersteunt media redundantie
  • MacID node-adres instelling via DIP-switch
  • Network Access Port (NAP)
  • ControlNet netwerkconfiguratie via .EDS file
  • Kan gebruikt worden met RG-6 quad afgeschermde kabel
Technische gegevens
Afmetingen 120 x 75 x 27mm
Gewicht 150g
Bedrijfstemperatuur -25 t/m +55 °C
Opslag temperatuur -40 t/m +85 °C
Voedingsspanning 24 VDC
Stroomverbruik 150mA Typisch
Configuratie poort USB
CANopen
  Baudrate 20 kbit/s - 1 Mbit/s
  Connector D-sub 9 Pen
ControlNet
  Connector 2x BNC
Galvanische scheiding Op zowel CANopen- als ControlNet-aansluitingen
Bescherming klasse IP20
Bevestiging DIN-rail (EN 50022 standaard)
Certificaten CE, CULUS, ATEX/Haz.Loc, RoHS
Leveromvang
- Anybus X-gateway CANopen - ControlNet
- Anybus Configuration Manager (Windows™)
- Snelstart handleiding
- Gebruikershandleiding

Bestelnummer(s)

AB7303
Anybus X-gateway CANopen Master - ControlNet, 1x CAN, 2x ControlNet
Anybus X-gateway CANopen Master - ControlNet, 1x CAN, 2x ControlNet

Opties

021670
Anybus Configuration Manager - Configuratie Kit, incl. USB-to-CAN interface
