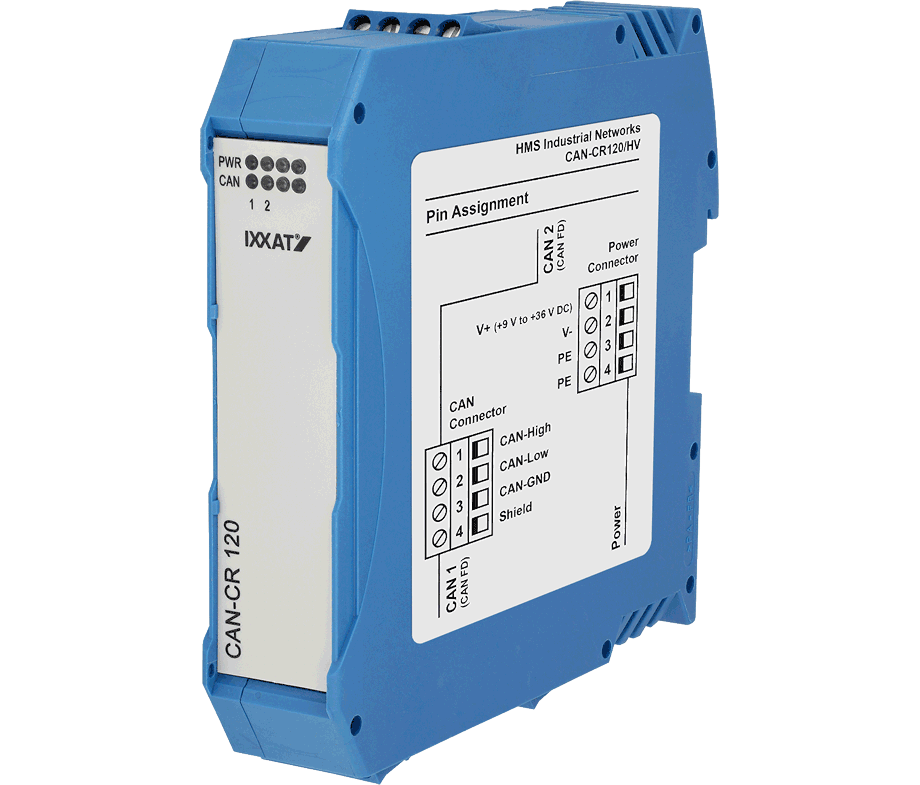

CAN-CR120/HV, CAN / CAN FD Glasvezel Repeater
CAN / CAN FD-repeater met schroefklemmen en en 3 kV galvanische isolatie
De CAN-CR120/HV wordt gebruikt voor de galvanische isolatie van twee segmenten van een CAN / CAN FD-netwerk. Als een speciaal kenmerk, scheidt de repeater een defect segment van de rest van het netwerk, waardoor het resterende netwerk kan blijven werken. Nadat de fout is weggenomen, wordt het segment automatisch teruggeschakeld aan het netwerk.
Galvanische scheiding is voorzien voor de CAN / CAN FD-segmenten en voor de voeding.
Galvanische scheiding is voorzien voor de CAN / CAN FD-segmenten en voor de voeding.
Kenmerken en voordelen
- Lijnbeveiliging tot 3 kV
- CAN- en CAN FD-interfaces in één apparaat
- Kostenbesparingen door eenvoudige bedrading
- Verhoogde systeembetrouwbaarheid
- Bijna geen invloed op real-time gedrag
| Technische gegevens | |
| Display | Verzend en defect segment (twee duo-LED's, één voor elk segment), Voeding (één LED) |
| CAN bus interface | ISO 11898-2 met CAN-choke. Twee schroefklemmen. Verkrijbaar mèt en zonden geïntegreerde CAN-afsluitweerstanden |
| Baudrate | Maximaal 888 kbps |
| CAN FD-businterface | ISO CAN FD en nonISO CAN FD |
| CAN FD-baudrate | 500 kbit/s (arbitragebitsnelheid) en maximaal 2 Mbit/s (flexibele datasnelheid) |
| Vertraging | 175 ns (overeenkomstig ~35 m buslengte) |
| Voeding | 9-36 V DC, typisch 70 mA, max 100 mA, via aansluitklemmen |
| Galvanische scheiding | 3 kV DC / 1 sec, 1500 V AC / 1 min; CAN 1, CAN 2 en voedingsbus zijn onderling galvanisch gescheiden |
| Certificering | CE, FCC |
| Temperatuurbereik | -20 ºC ... +70 ºC |
| Behuizing | Kunststof behuizing, 22.5 x 105 x 114 mm |
| Leveromvang |
| - CAN-CR120/HV |
| - Gebruikershandleiding |
Bestelnummer(s)
1.01.0210.20010
CAN-CR120/HV, 2x CAN / CAN FD, allen met galvanische scheiding
met busafsluitweerstand
met busafsluitweerstand
1.01.0210.20210
CAN-CR120/HV, 2x CAN / CAN FD, allen met galvanische scheiding
zonder busafsluitweerstand
zonder busafsluitweerstand
