CAN@Net NT 100, CAN - Ethernet gateway

CAN-Ethernet gateway en CAN-Ethernet-CAN bridge met één CAN-kanaal

CAN@net NT 100 geeft eenvoudig en flexibel toegang tot CAN-systemen via Ethernet en beschikt over één CAN kanaal. Dit apparaat kan worden geconfigureerd als een CAN naar Ethernet-gateway, CAN naar Ethernet-PC-interface of een CAN naar Ethernet naar CAN-bridge.

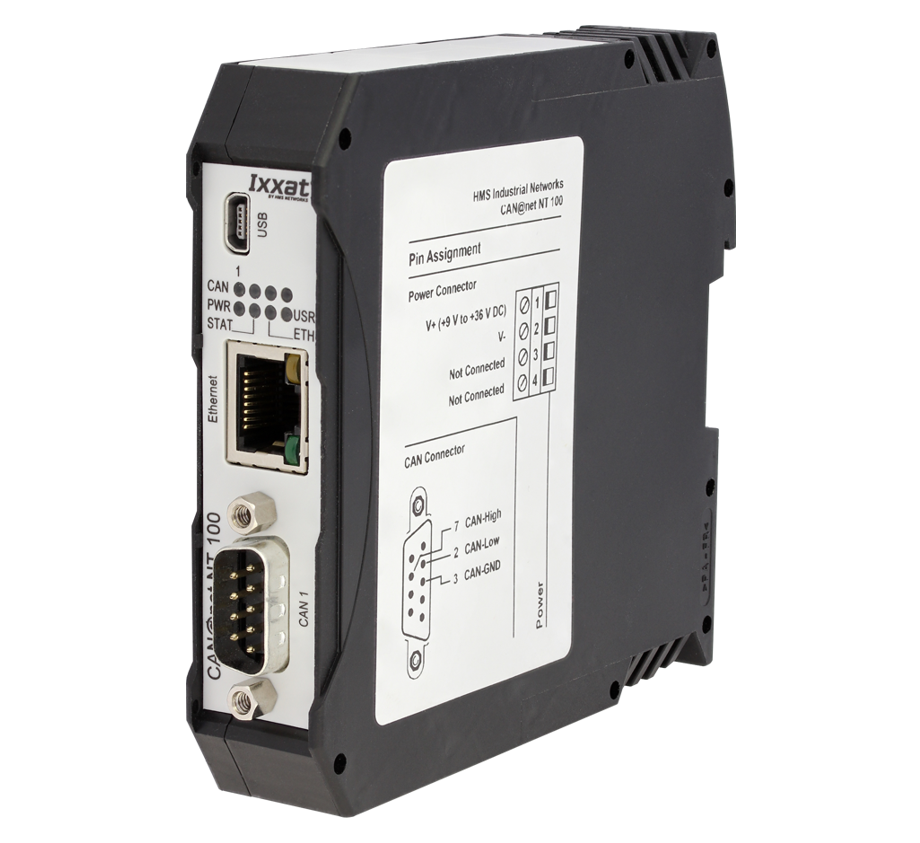

Ixxat CAN@net NT 100
CAN network
TCP/IP & MQTT network
Ixxat CAN@net NT 100
Ixxat CAN@net NT 100

Kenmerken en voordelen

  • Overbruggen van grote afstanden en gemakkelijke systeemtoegang op afstand via Ethernet
  • Kostenbesparingen door eenvoudige bedrading
  • Één CAN-kanaal
  • Krachtig filter, ID-vertaling en data mapping functionaliteit
  • Actie regels en cyclische verzending
  • Windows configuratie tool voor eenvoudige configuratie via USB of Ethernet
  • Ontworpen voor hoge prestaties in ruwe/zware omgevingen

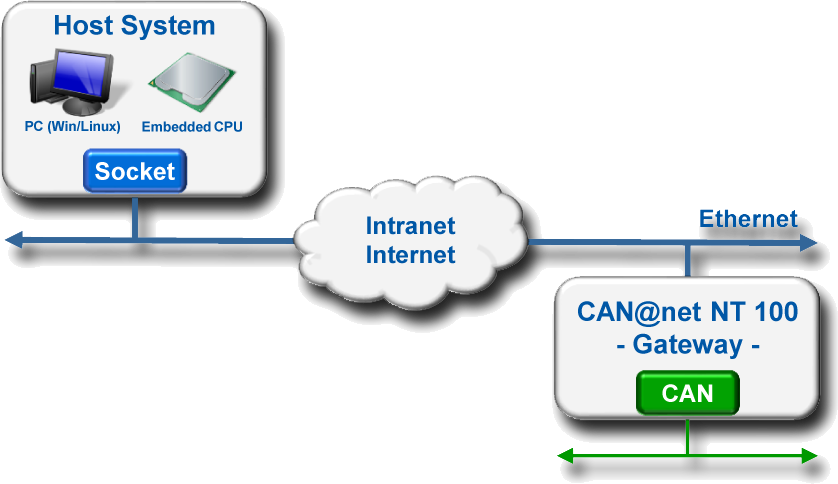

CAN-naar-Ethernet Gateway

In gateway-modus kan de CAN@net NT 100 direct worden benaderd vanuit bijv. Windows, Linux, VxWorks en QNX gebaseerde systemen als ook vanuit embedded omgevingen. Communicatie verloopt via een standaard TCP/IP-socket en gebruikt hiervoor een eenvoudig ASCII-protocol. Als een CAN-Ethernet Gateway biedt de CAN@net NT 100 eenvoudig en flexibele toegang tot CAN-systemen via een LAN of via het internet.

Ixxat CAN@net NT 100 Gateway en PC-interface functionaliteit
Ixxat CAN@net NT 100 Gateway en PC-interface functionaliteit

CAN-naar-Ethernet PC-interface

Met de meegeleverde VCI driver voor Windows kan de CAN@net NT worden bediend zoals alle Ixxat CAN PC interfaces. Met CAN@net NT kunnen alle VCI-gebaseerde Ixxat-instrumenten, zoals de canAnalyser, evenals klantspecifieke toepassingen op basis van het VCI-stuurprogramma worden gebruikt. De VCI CAN-driver biedt de mogelijkheid om tegelijkertijd met maximaal 128 CAN@net NT-apparaten te communiceren.

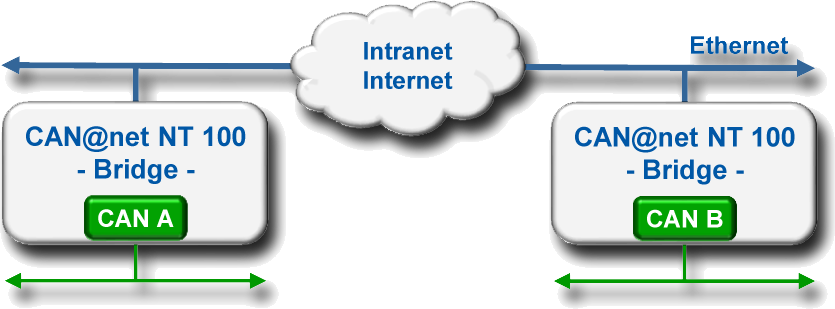

CAN-naar-Ethernet-naar-CAN Bridge

Met behulp van twee CAN@net NT 100’s, kan een CAN-Ethernet-CAN bridge worden gerealiseerd tussen twee onafhankelijke CAN-kanale. Deze bridge maakt het uitwisselen van berichten tussen CAN-systemen via TCP/IP over grote afstanden mogelijk. Daarbij wordt gebruik gemaakt van een bestaand Ethernet-gebaseerde infrastructuur. De segmentatie verhoogt tevens de betrouwbaarheid en stabiliteit van het totale systeem.

Ixxat CAN@net NT 100 Bridge functionaliteit
Ixxat CAN@net NT 100 Bridge functionaliteit

Filteren en multiplexen

Door toewijzingstabellen te gebruiken, is de ontvangst/verzending van berichten mogelijk tussen alle kanalen. Met behulp van filter- en conversieregels kunnen CAN-berichten worden gefilterd of gewijzigd. Met dit mechanisme kan de busbelasting in de afzonderlijke netwerken worden verminderd. Voor SAE J1939-toepassingen is een speciale toewijzingstabel voorzien, aangepast aan de specifieke parameters.

Actieregels

In reactie op ontvangen berichten, apparaat- of CAN-bus status gebeurtenissen, kan een verscheidenheid aan acties automatisch worden uitgevoerd, b.v. verzenden van berichten (CAN, MQTT), wijzigen van apparaatinstellingen of schakelen van apparaat-LED's. Actieregels worden gemaakt via intuïtieve vervolgkeuzemenu's voor gebeurtenissen en acties binnen de op Windows gebaseerde apparaatconfiguratietool.

MQTT voor cloudverbinding

Of het nu apparaatstatus is of CAN-data, de MQTT-functionaliteit van de CAN@net NT maakt de overdracht van verschillende informatie naar de cloud mogelijk. Dit is gemakkelijk programmeerbaar met behulp van actieregellijsten. Met gratis beschikbare bemiddelingsdiensten en APP's, kunnen b.v. statusberichten of systeemwaarden eenvoudig naar een smartphone of andere apparaten verzonden worden.

Cyclische transmissie

De cyclische verzendfunctie maakt cyclische verzending van berichten mogelijk. Beide berichten en cyclustijden worden gedefinieerd binnen een centrale cyclische verzendtabel.

Configuratie en firmware update

Met de hulp van mapping tabellen, kan de uitwisseling van berichten tussen alle kanalen zeer flexibel worden geconfigureerd. Filter- en conversieregels kunnen op de CAN-berichten worden toegepast. Als gevolg daarvan kan de busbelasting in de afzonderlijke netwerken worden verminderd, omdat alleen relevante berichten naar het andere netwerk worden verzonden.

De configuratie en firmware-updates van de CAN@net NT 100 wordt met behulp van een eenvoudig te gebruiken Windows configuratie tool uitgevoerd. Deze is via USB of Ethernet-interface met de CAN@net NT 100 verbonden. Met deze tool kan de configuratie van filter-, mapping-, of vertaalregels heel gemakkelijk, zonder programmeringsvaardigheden, uitgevoerd worden.

Ixxat CAN@net NT 100 Congiguratie-tool
Ixxat CAN@net NT 100 Congiguratie-tool

Technische gegevens
PC bus interface 10/100 MBit/s, twisted pair, RJ45 connector
CAN-bus connector D-Sub9 volgens CiA
CAN-bus tranceiver Texas Instruments SN65HVD251P
CAN-bus nodes Max. 120
CAN-bus afsluiting Geen
CAN baudrates 5 - 1000 kBaud
Voeding 9-32 V DC
Stroomverbruik 110 mA typisch @ 24 Volt voeding
Temperatuurbereik Bedrijfstempratuur -40 ºC ... +85 ºC
  Opslagtempratuur -40 ºC ... +85 ºC
Galvanische scheiding 1 kV voor 1 sec.
Certificering CE, FCC
Behuizing Polyamide behuizing voor omega rail
Beschermingsklasse IP20
Afmetingen Circa 114,5 x 99 x 22,5 mm
Gewicht Circa 150g

Leveromvang
- CAN@net NT 100
- Configuratie software voor Windows™
- Configuratie kabel (USB)
- Gebruikershandleiding

Bestelnummer(s)

1.01.0332.10000
