CAN Repeater

ISO 11898-2 CAN Repeater met low speed optie

Opmerking: Dit product wordt niet aanbevolen voor nieuwe ontwikkelingen.
Voor nieuwe projecten adviseren wij om de opvolger te gebruiken,  CAN-CR100

De CAN-bus Repeater wordt gebruikt voor het galvaniseren van twee elementen binnen een CAN-bus netwerk en om een ster- of boomtopologie te creëren. Een bijzondere eigenschap van de Repeater is dat hij in staat is om een defect segment te scheiden van de rest van het netwerk zodat dit blijft functioneren. Zodra het defect is verholpen wordt het segment opnieuw in het netwerk geïntegreerd.

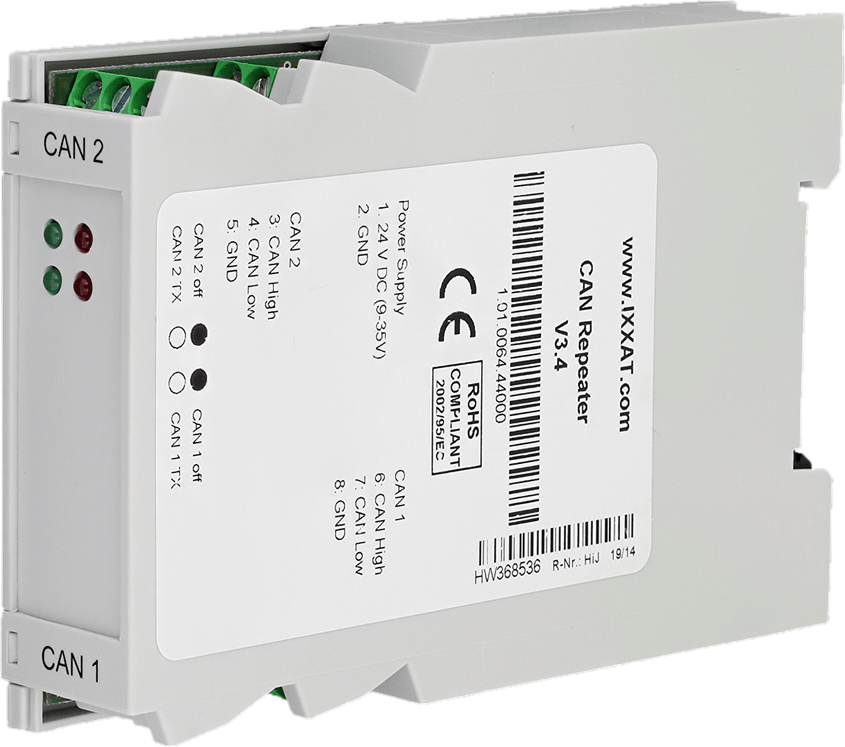

Ixxat CAN Repeater
Ixxat CAN Repeater
Ixxat CAN Repeater

Als alternatief kan de Repeater worden uitgerust met een low speed businterface (ISO 11898-3), waarmee hij als high/low speed omvormer fungeert. De galvanische isolatie isoleert de twee CAN-kanalen zowel van elkaar als ook van de stroomtoevoer.

Kenmerken en voordelen

  • Verhoogde betrouwbaarheid van het systeem
  • Bijna geen invloed op real-time gedrag
  • Kostenbesparingen door eenvoudige bedrading
  • Signaal conversie tussen High Speed en Low Speed CAN
Technische gegevens
Display Verzenden (2 groene LEDs) en Defect segment (2 rodeLEDs)
CAN bus interface ISO 11898-2 met CAN afsluitweerstand. Schroefaanlsuitklemmen. Geïntegreerde CAN afsluitweerstanden (uitschakelbaar).
Baudrate Maximaal 888 kbps
Delay 200 ns (overeenkomstig ~40 m (~120ft.) buslengte)
Voeding 9-32 V DC, typisch 1.5 W, via aansluitklemmen
Galvanische scheiding 1 kV, 1 sec.; CAN 1, CAN 2 en voedingsbus zijn onderling galvanisch gescheiden
Temperatuurbereik -20 ºC ... +70 ºC
Behuizing Kunststof behuizing, 110 x 75 x 22 mm
Leveromvang
- CAN Repeater
- Snelstart handleiding

Bestelnummer(s)

1.01.0064.44000
CAN Repeater, 2x CAN with Galvanic Isolation
CAN Repeater, 2x CAN with Galvanic Isolation
1.01.0064.46000
CAN Repeater, 1x CAN, 1x CAN Low Speed, allen met galvanische scheiding
CAN Repeater, 1x CAN, 1x CAN Low Speed, allen met galvanische scheiding
