CANcheck
Installatietester voor CANopen netwerken
CANcheck stelt gebruikers in staat het CAN-bus netwerk te analyseren bij de ingebruikname, het onderhoud en het opsporen van fouten. Deze handapparatuur op batterijen wordt op het te testen CAN-bus netwerk aangesloten en kan worden bediend met behulp van een logisch gestructureerd menu.
Kenmerken en voordelen
- Kabeltest bij een uitgeschakeld netwerk en een operationele test met een actief netwerk
- Bedradingstest: testen van de elektrische weerstanden tussen alle pinnetjes van de CAN-connector (toekenning volgens CiA), waardebepaling aan de hand van vooraf gedefinieerde randvoorwaarden
- Contactweerstandtest: meten van de weerstand tussen CAN_H en CAN_L
- Kabellengte: bepalen van de kabellengte met behulp van de impulslooptijd, kabel impedantie
- Meting van het signaalniveau: absoluut en differentieel signaal niveau naar identificator
- Transmissiesnelheidbepaling: waarnemen van de transmissiesnelheid van het te testen CAN-bus systeem
- Identificator scan: waarnemen van alle doorgevoerde identificatoren en het tonen van de ontvangsfrequentie
- CANopen-modus: signaal niveau en ontvangstfrequentie, genoteerd volgens node-ID
- Busbelasting: meten van de huidige busbelasting van het CAN-bus systeem
- Error frames: het aantal error frames per tijdseenheid
- Handleiding: testinstructies voorafgaand aan de test, OK of error-melding na het testen, voortzetting na bevestiging
- Meertalig: testinstructies in het Duits of Engels

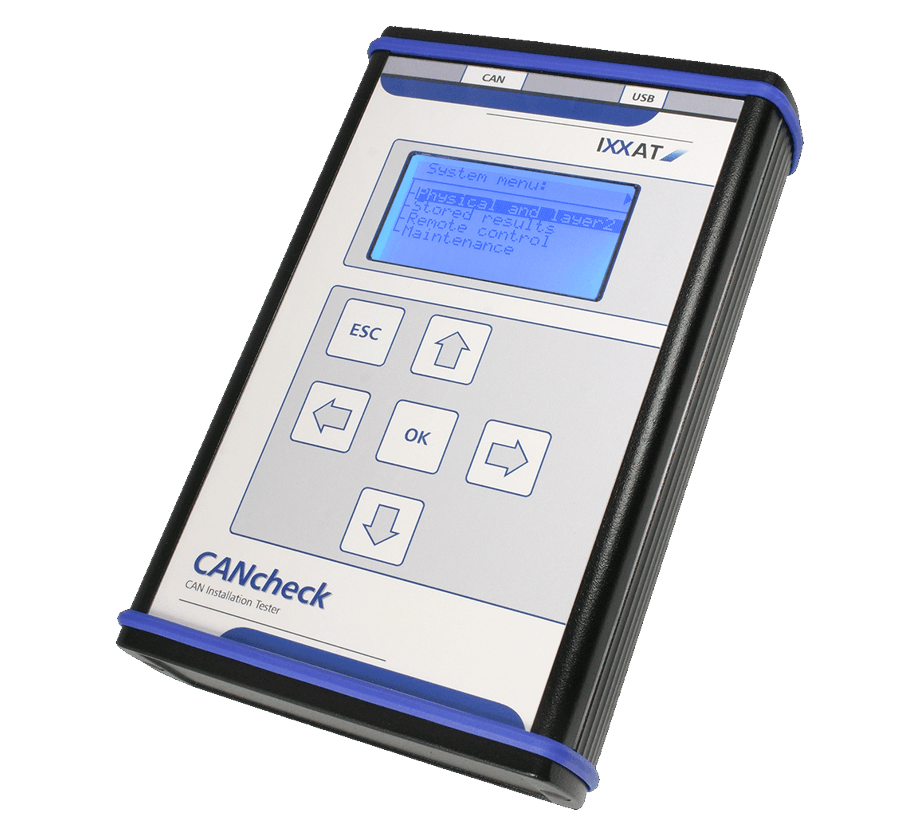

De CANcheck wordt bediend door een eenvoudig menu met cursortoetsen en een LCD-display. Testresultaten worden weergegeven in het LCD-display of op een aangesloten pc. Om de resultaten op een pc te bekijken is de CANcheck aangesloten op de pc via een USB-poort. Resultaten zijn zichtbaar op de pc middels een terminalprogramma. Met de registratie-functie van het terminalprogramma kunnen de resultaten ofwel worden opgeslagen in een bestand ofwel worden uitgeprint.
| Technische gegevens | |
| Display | 128 x 64 beeldpunten; achtergrondverlichting kan in-/uitgeschakeld worden |
| Toetsenbord | Aanraakgevoelig toersenbord met 6 toetsen |
| Aan/uit schakelaar | Inschakelen door een druk op en willekeurige toets; schakelt automatisch uit na 10 minuten |
| USB port | USB 2.0 (full speed) |
| CAN interface | ISO 11898-2 High-Speed CAN |
| Voeding | 4 x 1.5 V Mignon Battery (AA) of USB |
| Gebruikstijd | Circa 24 huur met een batterij |
| capaciteit van 2850 mAh | |
| Temperatuurbereik | 0 ºC ... +50 ºC |
| Behuizing | Stevige aluminium behuizing 116 x 160 x 34 mm (B/H/D) |
Verhuurservice
De CANcheck kan ook gehuurd worden. De minimale verhuurperiode is 2 weken, maar kan per week uitgebreid worden. Vraag naar de mogelijkheden!

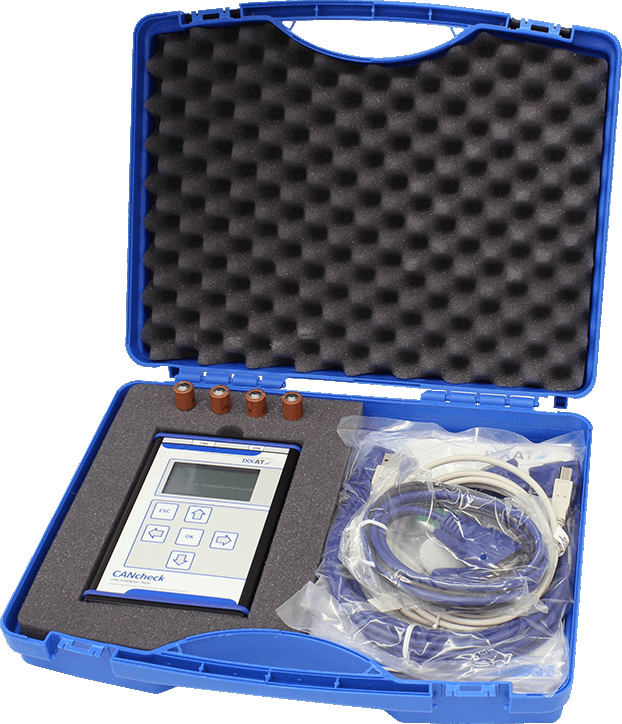

| Leveromvang |
| - CANcheck |
| - CAN Y-kabel met Sub-D9 aansluiting (2 m) |
| - 1-naar-1 CAN/Trigger kabe |
| - USB-kabel |
| - Gebruikershandleiding |
| - In kunststof opbergkoffer |
Bestelnummer(s)
1.01.0097.00000
CANcheck
