Communicator CAN - PROFINET gateway

Anybus CAN naar PROFINET data converter

Anybus Communicator CAN - PROFINET is een gateway en data converter die het uitwisselen van gegevens tussen een CAN subnetwerk en een PROFINET netwerk mogelijk maakt. Zodoende kunnen apparaten met een CAN poort in een PROFINET-netwerk geïntegreerd worden, zonder de noodzaak van hardware of software aanpassingen.
De gateway werk als een PROFINET slave voor het primaire netwerk en als een standaard CAN node voor het tweede netwerk.

De Communicator voert een intelligente dataconversie uit en presenteert de CAN data naar een PLC/Controller in het PROFINET netwerk als gemakkelijk te verwerken I/O-data. Dankzij de handige configuratiesoftware kan in principe ieder fabrikant specifiek CAN dataprotocol met PROFINET, of visa versa, uitgewisseld worden.

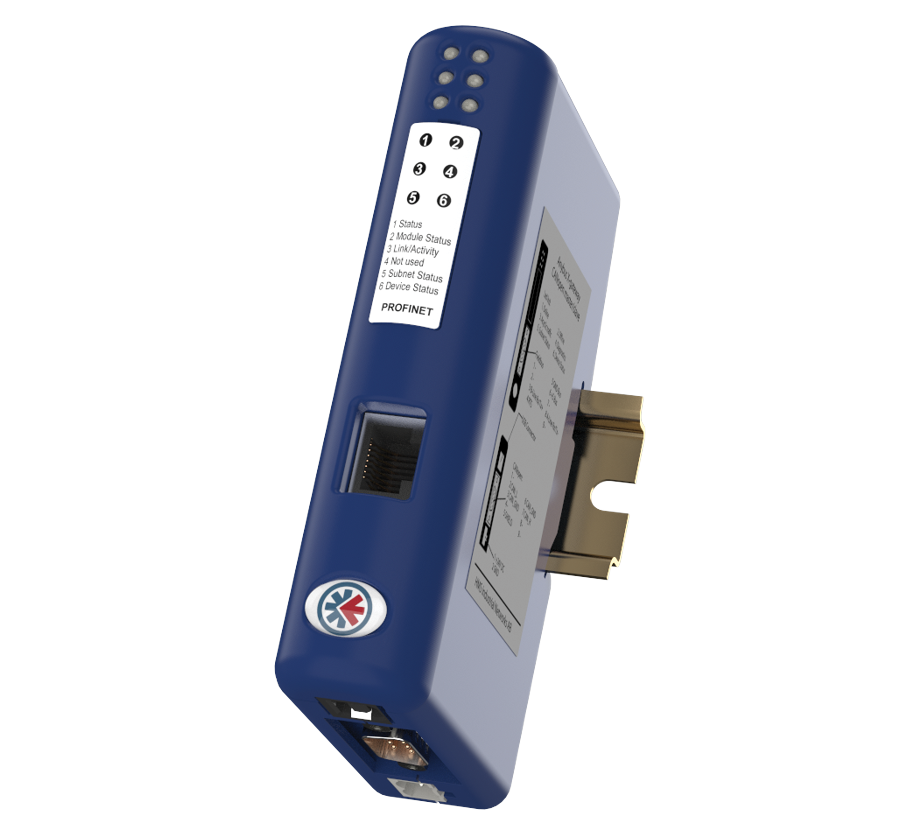

Anybus Communicator CAN - PROFINET
CAN network
PROFINET network
Anybus Communicator CAN - PROFINET
Anybus Communicator CAN - PROFINET

Kenmerken en voordelen

  • Bespaart machinebouwers en fabrikanten van apparatuur op de integratie van een CAN-interface
  • Geen hardware of software veranderingen nodig in CAN-apparatuur
  • Compatibel met alle PROFINET PLC's en controllers
  • Volledig CAN-data conversie, geen PLC functieblokken nodig
  • Flexibele CAN-frame bouwmethode voor zowel Producent/Consument- als Vraag/Antwoord-protocollen
  • Intelligente I/O-data mapping en data-buffering om CAN zonder snelheidsbeperkingen binnen PROFINET te integreren
  • Geïntegreerde E-mail cliënt, FTP-server en embedded webserver voor diagnose en data visualisatie

Conversie van I/O-data

De Anybus Communicator mapped databyte’s uit CAN-berichten naar I/O-data in het PROFINET-netwerk, en andersom. Deze mapping is zeer flexibele en kan en willekeurige set van CAN Id’s en data bevatten. Hierbij wordt voor de CAN-communicatie zowel het gebruik van Producent/Consument- als Vraag/Antwoord-protocollen ondersteund, die dankzij een flexibele CAN-frame bouwmethode worden geconfigureerd.

Alle data tussen PROFINET en CAN wordt overgedragen door middel van een interne geheugenbuffer. Hierdoor kunnen ook CAN-apparaten met trage communicatie zonder enige beperkingen in high-speed PROFINET geïntegreerd worden. De Communicator verschijnt als een standaard I/O-module binnen PROFINET.

Eenvoudige configuratie – Geen programmering nodig!

De mapping van data tussen CAN en PROFINET is snel in te stellen met behulp van de Anybus Configuration Manager-software, die bij de Communicator CAN wordt meegeleverd. Er zijn geen programmeringsvaardigheden nodig om de Communicator te configureren.

CAN-configuratie kenmerken

  • Grafisch CAN-frame bouw ondersteuning via een aantal kant-en-klare CAN-functies.
  • Kan ieder CAN 2.0A/B (11 en 29 bit-id's) gebaseerd protocol configureren.
  • Configureert maximaal 128 transacties met een totaal van 256 CAN frames
  • Monitor/wijzig-functie van process I/O-data informeren van CAN transactie status
  • Diagnostic transactie in het netwerk I/O informeren van CAN transactie status
  • Opslaan en laden van een voltooide configuratie zodat deze opnieuw kan worden gebruikt voor veel andere installaties
  • Wachtwoordbeveiliging voorkomt dat onbevoegden de configuratie kunnen laden, opslaan of wijzigen

PROFINET interface kenmerken

  • Compleet PROFINET IO-Soft-Real-Time (RT) communicatie
  • Max 512 bytes Input en 512 bytes Output data
  • Tot 64 slots / 1 sub-slot
  • Cyclische data-uitwisseling (10 ms cyclustijd)
  • Acyclische Gegevensuitwisseling (Record Data Requests)
  • Baud rate 10/100 Mbit/s
  • TCP/IP-configuratie via DCP (Discovery en Configuration Protocol)
  • PROFINET uplink configuratie via .GSDML file
Technische gegevens
Afmetingen 120 x 75 x 27mm
Gewicht 150g
Bedrijfstemperatuur -25 t/m +55 °C
Opslag temperatuur -40 t/m +85 °C
Voedingsspanning 24 VDC
Stroomverbruik 150mA Typisch
Configuratie poort USB
CAN
  Baudrate 20 kbit/s - 1 Mbit/s
  Protocol support CAN 2.0A en 2.0B (11 en 29 bit identifiers)
  Connector D-sub 9 Pen
PROFINET
  Connector 1x RJ45
Galvanische scheiding Op zowel CAN- als PROFINET-aansluitingen
Bescherming klasse IP20
Bevestiging DIN-rail (EN 50022 standaard)
Certificaten CE, CULUS, ATEX/Haz.Loc, RoHS
Leveromvang
- Anybus Communicator CAN-PROFINET
- Configuratie kabel (USB)
- D-sub9 connector met schroefaansluiting
- Anybus Configuration Manager (Windows™)
- Snelstart handleiding
- Gebruikershandleiding

Bestelnummer(s)

AB7317
Anybus Communicator CAN - PROFINET, 1x CAN, 1x PROFINET
Anybus Communicator CAN - PROFINET, 1x CAN, 1x PROFINET
