CAN-CR210/FO, Glasvezel Repeater

Converter van ISO 11898 CAN naar glasvezelkabel met hub-functionaliteit

De CAN-CR210/FO wordt gebruikt om het CAN-bus signaal om te zetten van koperdraad (ISO 11898-2) naar glasvezelkabel. Dit levert een volledige isolatie en bescherming tegen elektromagnetische invloeden. De hub-functionaliteit maakt een ster- of boomtopologie mogelijk.

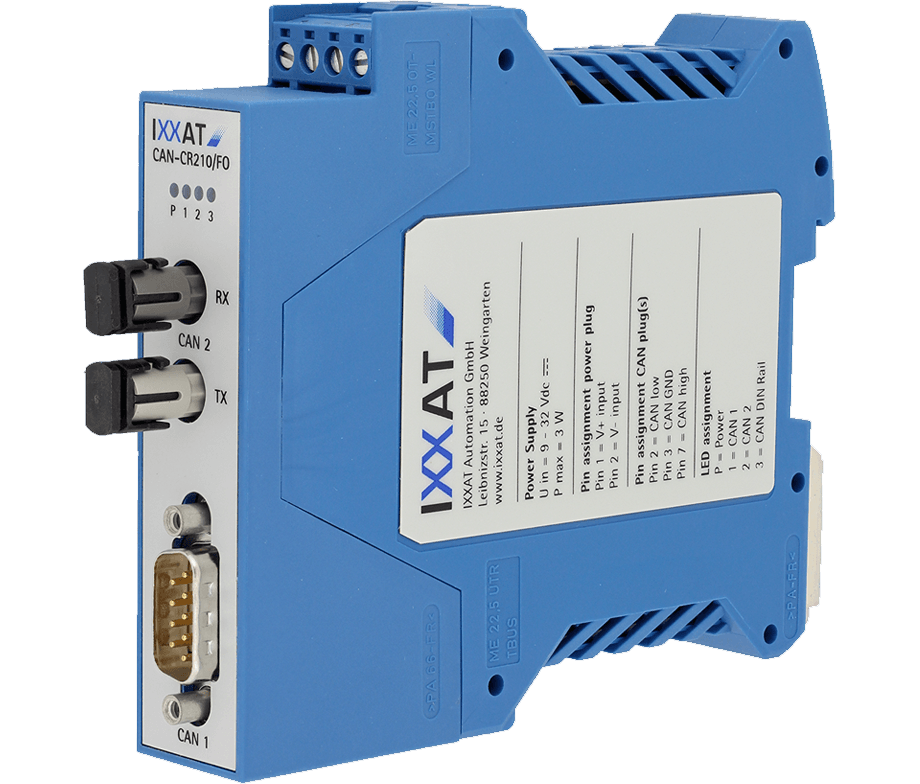

IXXAT CAN-CR210/FO
IXXAT CAN-CR210/FO
IXXAT CAN-CR210/FO

Bijzonder aan de Repeater is dat hij een defect segment automatisch herkent en verwijdert van het netwerk waardoor het resterend netwerk blijft functioneren. Zodra het defect is verholpen wordt het segment opnieuw in het netwerk geïntegreerd.

Kenmerken en voordelen

  • DIN-Rail backbone bus als multi repeater-hub
  • Glasvezel maakt transmissie mogelijk gedurende hoge elektromagnetische storingen
  • Bijna geen invloed op real-time gedrag
  • Kostenbesparingen door eenvoudige bedrading

Hub-functionaliteit

Via de geïntegreerde backbone bus kunnen meerdere CAN-CR210-FO's (en/of CAN-CR200's) worden gekoppeld tot één CAN-bus hub.

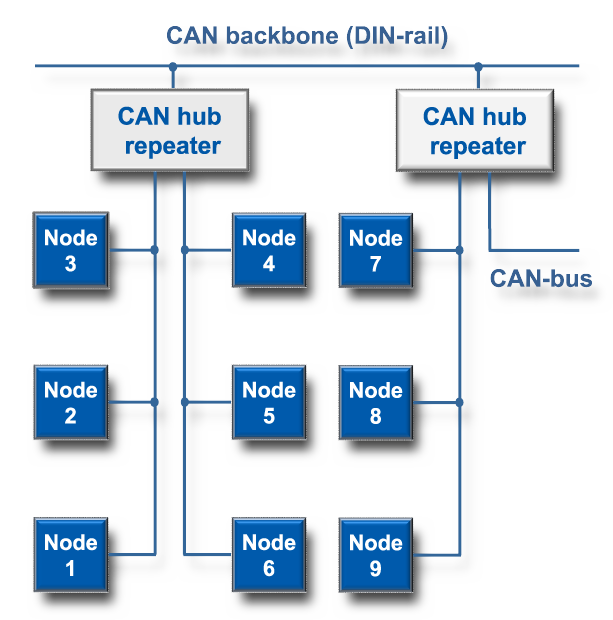

CAN-CR210/FO Hub bus structuur
CAN-CR210/FO Hub bus structuur
Technische gegevens
Display Verzenden en Defect segment (drie duo LEDs), Voeding (LED)
CAN bus interface ISO 11898-2, Sub-D9 connectoren. Geïntegreerde CAN afsluitweerstanden (uitschakelbaar). Geïntegreerde voedingsbus
Glasvezel aansluiting 2x F-SMA of ST terminal voor duplex verbinding (Glasvezel 50/125 µm duplex)
Baudrate Maximaal 888 kbps
vertraging ~300 ns (overeenkomstig into ~60 m (~90ft.) buslengte) tussen de koperverbinding van een FO Repeater via de glasvezelkabel naar de koperverbinding van de tweede FO Repeater (exclusief de signaalvertragingstijd door de glasvezelkabel zelf, die ~5 ns/m bedraagt)
Galvanische scheiding 1 kV, 1 sec.; CAN 1
Voeding 9-32 V DC, typisch 3 W, via aansluitklemmen
Temperatuurbereik -20 ºC ... +70 ºC
Behuizing Kunststof behuizing, 22.5 x 100 x 115 mm (exclusief glasvezelaansluiting
Leveromvang
- CAN-CR210/FO
- Snelstart handleiding

Bestelnummer(s)

1.01.0068.45010
CAN-CR210/FO, 1x CAN met galv.scheiding, 1x CAN backbone, 1x FO met F-SMA connector
CAN-CR210/FO, 1x CAN met galv.scheiding, 1x CAN backbone, 1x FO met F-SMA connector
1.01.0068.46010
CAN-CR210/FO, 1x CAN met galv.scheiding, 1x CAN backbone, 1x FO met ST connector
CAN-CR210/FO, 1x CAN met galv.scheiding, 1x CAN backbone, 1x FO met ST connector
1.04.0073.00000
T-Bus-Connector voor CAN backbone
T-Bus-Connector voor CAN backbone
