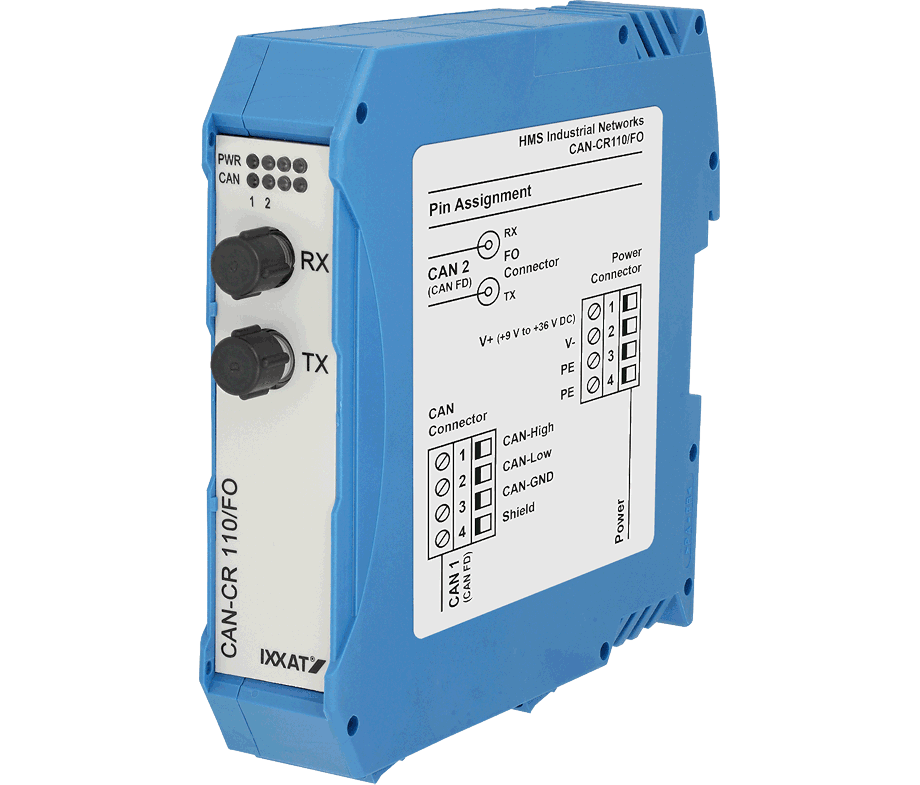

CAN-CR110/FO, CAN / CAN FD Glasvezel Repeater
CAN / CAN FD-repeater met schroefklemmen en glasvezelconnector
De CAN-CR110/FO wordt gebruikt voor galvanische isolatie van twee segmenten van een CAN / CAN FD-netwerk. Als een speciaal kenmerk, scheidt de repeater een defect segment van de rest van het netwerk, waardoor het resterende netwerk kan blijven werken. Nadat de fout is weggenomen, wordt het segment automatisch teruggeschakeld aan het netwerk.
Galvanische scheiding is voorzien voor de CAN / CAN FD-segmenten en voor de voeding.
Galvanische scheiding is voorzien voor de CAN / CAN FD-segmenten en voor de voeding.
Kenmerken en voordelen
- Glasvezel maakt transmissie mogelijk in gebieden met hoge elektromagnetische storingen
- CAN- en CAN FD-interfaces in één apparaat
- Kostenbesparingen door eenvoudige bedrading
- Verhoogde systeembetrouwbaarheid
- Bijna geen invloed op real-time gedrag
| Technische gegevens | |
| Display | Verzend en defect segment (twee duo-LED's, één voor elk segment), Voeding (één LED) |
| CAN bus interface | ISO 11898-2 met CAN-choke. Twee schroefklemmen. Verkrijbaar mèt en zonden geïntegreerde CAN-afsluitweerstanden |
| Baudrate | Maximaal 888 kbps |
| CAN FD-businterface | ISO CAN FD en nonISO CAN FD |
| CAN FD-baudrate | 500 kbit/s (arbitragebitsnelheid) en maximaal 2 Mbit/s (flexibele datasnelheid) |
| Vertraging | typ. 300 ns (komt overeen met buslengte van ~60 m) tussen de draadaansluiting van een FO Repeater via de glasvezelkabel op de draadaansluiting van een tweede FO-repeater (exclusief de signaalvertraging tijd van de vezeloptica, die ~5 ns/m is) |
| FO-zender | Broadcom HFBR 1404Z, 820 nm |
| FO-ontvanger | Broadcom HFBR 2402Z, 820 nm |
| FO-lijn | Multimode glasvezellijn (alleen glas); aanbevolen is 50/125 μm of 62,5/125 μm, ook compatibel met 100/140 μm en 200 μm (let op de maximale lijnlengte) |
| Max. regel lengte tussen twee FO-repeaters | 50/125 μm = 1500 m, 62,5/125 μm = 2000 m |
| Voeding | 9-36 V DC, typisch 70 mA, max 100 mA, via aansluitklemmen |
| Galvanische scheiding | 1 kV DC / 1 sec, 500 V AC / 1 min; CAN 1, CAN 2 en voedingsbus zijn onderling galvanisch gescheiden |
| Certificering | CE, FCC |
| Temperatuurbereik | -20 ºC ... +70 ºC |
| Behuizing | Kunststof behuizing, 22.5 x 105 x 114 mm |
| Leveromvang |
| - CAN-CR110/FO |
| - Gebruikershandleiding |
Bestelnummer(s)
1.01.0210.11020
CAN-CR110/FO, 1x CAN / CAN FD met galvanische scheiding, 1x FO
met busafsluitweerstand
met busafsluitweerstand
1.01.0210.11220
CAN-CR110/FO, 1x CAN / CAN FD met galvanische scheiding, 1x FO
zonder busafsluitweerstand
zonder busafsluitweerstand
