Communicator CAN - EtherNet/IP gateway

Anybus CAN naar EtherNet/IP data converter

Anybus Communicator CAN - EtherNet-IP is een gateway en data converter die het uitwisselen van gegevens tussen een CAN subnetwerk en een EtherNet-IP netwerk mogelijk maakt. Zodoende kunnen apparaten met een CAN poort in een EtherNet-IP-netwerk geïntegreerd worden, zonder de noodzaak van hardware of software aanpassingen.
De gateway werk als een EtherNet-IP slave voor het primaire netwerk en als een standaard CAN node voor het tweede netwerk.

De Communicator voert een intelligente dataconversie uit en presenteert de CAN data naar een PLC/Controller in het EtherNet-IP netwerk als gemakkelijk te verwerken I/O-data. Dankzij de handige configuratiesoftware kan in principe ieder fabrikant specifiek CAN dataprotocol met EtherNet-IP, of visa versa, uitgewisseld worden.

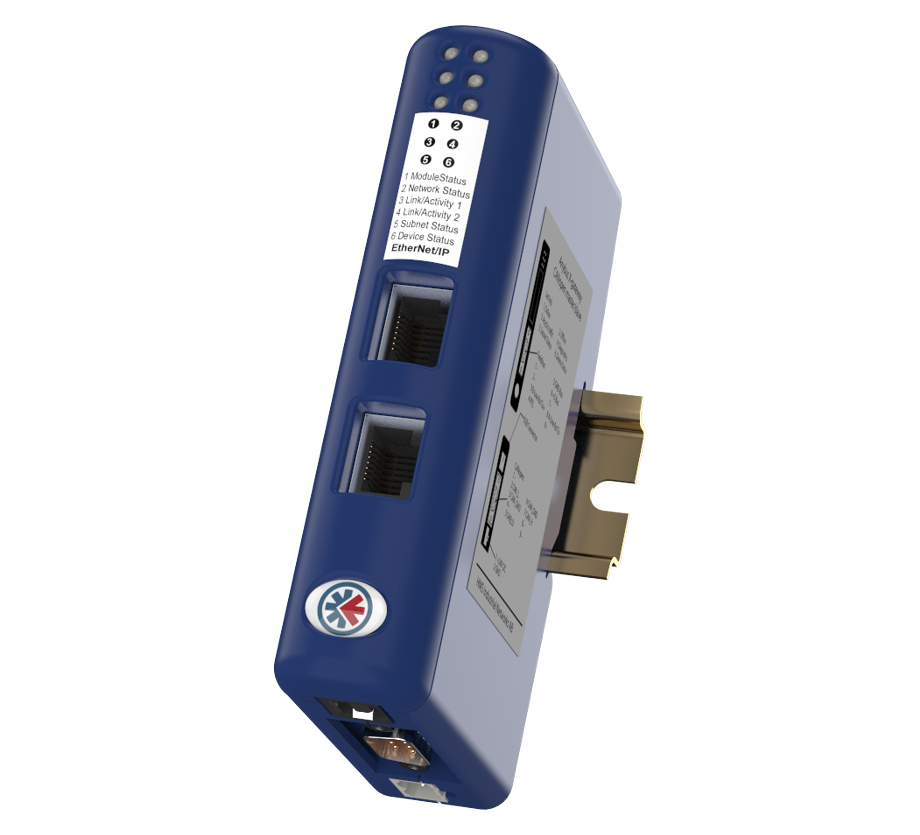

Anybus Communicator CAN - EtherNet-IP
CAN network
EtherNet-IP network
Anybus Communicator CAN - EtherNet-IP
Anybus Communicator CAN - EtherNet-IP

Kenmerken en voordelen

  • Bespaart machinebouwers en fabrikanten van apparatuur op de integratie van een CAN-interface
  • Geen hardware of software veranderingen nodig in CAN-apparatuur
  • Compatibel met alle EtherNet-IP PLC's en controllers
  • Volledig CAN-data conversie, geen PLC functieblokken nodig
  • Flexibele CAN-frame bouwmethode voor zowel Producent/Consument- als Vraag/Antwoord-protocollen
  • Intelligente I/O-data mapping en data-buffering om CAN zonder snelheidsbeperkingen binnen EtherNet-IP te integreren
  • Geïntegreerde E-mail cliënt, FTP-server en embedded webserver voor diagnose en data visualisatie
  • Aanvullende ondersteuning voor Modbus TCP klasse 0, 1 en deels klasse 2

Conversie van I/O-data

De Anybus Communicator mapped databyte’s uit CAN-berichten naar I/O-data in het EtherNet-IP-netwerk, en andersom. Deze mapping is zeer flexibele en kan en willekeurige set van CAN Id’s en data bevatten. Hierbij wordt voor de CAN-communicatie zowel het gebruik van Producent/Consument- als Vraag/Antwoord-protocollen ondersteund, die dankzij een flexibele CAN-frame bouwmethode worden geconfigureerd.

Alle data tussen EtherNet-IP en CAN wordt overgedragen door middel van een interne geheugenbuffer. Hierdoor kunnen ook CAN-apparaten met trage communicatie zonder enige beperkingen in high-speed EtherNet-IP geïntegreerd worden. De Communicator verschijnt als een standaard I/O-module binnen EtherNet-IP.

Eenvoudige configuratie – Geen programmering nodig!

De mapping van data tussen CAN en EtherNet-IP is snel in te stellen met behulp van de Anybus Configuration Manager-software, die bij de Communicator CAN wordt meegeleverd. Er zijn geen programmeringsvaardigheden nodig om de Communicator te configureren.

CAN-configuratie kenmerken

  • Grafisch CAN-frame bouw ondersteuning via een aantal kant-en-klare CAN-functies.
  • Kan ieder CAN 2.0A/B (11 en 29 bit-id's) gebaseerd protocol configureren.
  • Configureert maximaal 128 transacties met een totaal van 256 CAN frames
  • Monitor/wijzig-functie van process I/O-data informeren van CAN transactie status
  • Diagnostic transactie in het netwerk I/O informeren van CAN transactie status
  • Opslaan en laden van een voltooide configuratie zodat deze opnieuw kan worden gebruikt voor veel andere installaties
  • Wachtwoordbeveiliging voorkomt dat onbevoegden de configuratie kunnen laden, opslaan of wijzigen

EtherNet-IP interface kenmerken

  • EtherNet-IP CONFORMITEIT TESTED™ door ODVA
  • EtherNet-IP-adapter niveau 2 en niveau 3 I/O Server CIP
  • Max 509 bytes Input en 505 bytes Output data
  • 10/100Mbit in vol of half-duplex
  • Device Level Ring (DLR) functionaliteit beschikbaar (aan te kondigen op basis van ring deelnemer)
  • Per-user security framework
  • Quality of Service (QoS) beschikbaar
  • TCP/IP-instellingen kunnen worden geconfigureerd met web-pagina, Configuration Tool, DHCP of ARP zijn
  • Geïntegreerde switch maakt daisy-chain-topologie mogelijk
Technische gegevens
Afmetingen 120 x 75 x 27mm
Gewicht 150g
Bedrijfstemperatuur -25 t/m +55 °C
Opslag temperatuur -40 t/m +85 °C
Voedingsspanning 24 VDC
Stroomverbruik 150mA Typisch
Configuratie poort USB
CAN
  Baudrate 20 kbit/s - 1 Mbit/s
  Protocol support CAN 2.0A en 2.0B (11 en 29 bit identifiers)
  Connector D-sub 9 Pen
EtherNet-IP
  Connector 2x RJ45 (switch)
Galvanische scheiding Op zowel CAN- als EtherNet-IP-aansluitingen
Bescherming klasse IP20
Bevestiging DIN-rail (EN 50022 standaard)
Certificaten CE, CULUS, ATEX/Haz.Loc, RoHS
Leveromvang
- Anybus Communicator CAN-EtherNet-IP
- Configuratie kabel (USB)
- D-sub9 connector met schroefaansluiting
- Anybus Configuration Manager (Windows™)
- Snelstart handleiding
- Gebruikershandleiding

Bestelnummer(s)

AB7318
Anybus Communicator CAN - EtherNet/IP, 1x CAN, 2x EtherNet/IP
Anybus Communicator CAN - EtherNet/IP, 1x CAN, 2x EtherNet/IP

Geïnteresseerd?

Bent u geïnteresseerd in de Communicator CAN - EtherNet/IP gateway? Vraag dan, geheel vrijblijvend, een offerte aan. Wilt u meer informatie? Stuur dan een mail naar of ga naar onze contactpagina.
Bellen kan natuurlijk ook, we zijn bereikbaar op 040-2301.922. We helpen u graag en bieden u direct praktisch advies en ondersteuning.
