Embedded EtherNet/IP slave interface

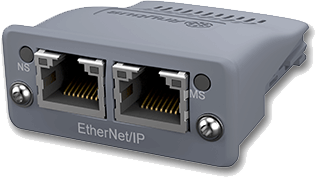

Anybus CompactCom M40 EtherNet/IP plug-in module

De Anybus CompactCom M40 voor EtherNet-IP is een complete embedded Industrieel Ethernet communicatie plug-in module die uw producten in staat stelt om via een EtherNet-IP-netwerk te communiceren. De module fungeert als een EtherNet-IP slave interface en ondersteunt snelle communicatie snelheden, waardoor deze ook geschikt is voor high-end industriële apparaten.
Anybus CompactCom M40 - EtherNet-IP
EtherNet-IP network
Anybus CompactCom M40 - EtherNet-IP
Anybus CompactCom M40 - EtherNet-IP

Uitwisselbaar met andere netwerken

Door de implementatie van het CompactCom-concept in uw product lijn, krijgt u direct embedded toegang tot elk ander industrieel netwerk door simpelweg in een andere Anybus module in te pluggen.

Real-time EtherNet-IP-communicatie

De Anybus CompactCom M40 zorgt voor een snelle communicatie tussen het apparaat en een EtherNet-IP-netwerk. De module ondersteunt generieke apparaat profielen en komt met een dubbele poort switch die in de netwerk processor - de bekroonde Anybus NP40 - geïmplementeerd is. Met zijn snelle gegevensoverdracht en zeer lage verdaging, is het de perfecte match voor zelfs de meest veeleisende industriële toepassingen.

Kenmerken en voordelen

  • Een complete en uitwisselbare embedded EtherNet-IP slave interface plug-in module met connectoren
  • ODVA pre-gecertificeerd voor netwerk-conformiteit (maakt snellere netwerk certificering mogelijk)
  • Snelle gegevensoverdracht: Tot max. 1448 bytes procesdata in elke richting en max. 1500 bytes expliciete berichten
  • Zeer lage procesdata vertraging
  • Event-gebaseerde interface methode maakt een eenvoudige toegang tot input- en output-data op elk gewenst moment mogelijk
  • Snel, event- gebaseerde applicatie hardware-interfaces: 8/16-bit parallel en snelle SPI. Ook I/O (schuifregister interface) is beschikbaar
  • IIoT klaar: Inclusief e-mail cliënt, webserver met aanpasbare inhoud, SSI functionaliteit en FTP-server
  • Uitgebreide flash-gebaseerde file-systeem met toegang tot twee ‘schijven’ (intern en extern)
  • Transparante Socket Interface afhandeling van een volledige Ethernet-frame (ondersteuning voor 20 socketverbindingen)
  • Solide beveiliging: Verplichte software handtekeningen ter voorkoming van ongeautoriseerde software-download naar de module. Bovendien wordt encryptie gebruikt om illegaal kopiëren te voorkomen.
  • Korte design-in met gratis hulp van Twincomm en HMS zorgt voor een snelle time-to-market

EtherNet-IP Slave Interface

  • EtherNet/IP CONFORMANCE TESTED™ door ODVA
  • Ondersteuning voor Generic Device profiel
  • Tweepoorts cut-through switch geïntegreerd in de Anybus NP40 processor
  • Device Level Ring (DLR) Beacon-gebaseerd
  • Ondersteuning voor QuickConnect Class B
  • Ondersteuning voor CIP energie object
  • CIP safety in voorbereiding (hardware voorbereid)
  • Aanpasbare identiteits-informatie
  • Expliciete berichten tot max. 1500 gebruikmakend van Large Forward Open
  • Ondersteuning voor meervoudige I/O-samenstel
  • Modulaire apparaat ondersteuning
  • 2x RJ-45 EtherNet/IP 100 Mbit/s poorten, simultaan beschikbaar

Maak verbinding met IoT-software met behulp van OPC UA of MQTT

Speciale CompactCom-versie die communiceert met IoT-protocollen zoals OPC UA en MQTT.
  • Verkrijg data van het hostapparaat, alle ADI-data is leesbaar (applicatieparameters)
  • Stel on-the-fly statistieken vanaf uw apparaat beschikbaar
  • Voorspellend onderhoud; Herken problemen voordat ze zich voordoen
  • Verzamel data om data-analyse uit te voeren (lokale server of op IT-niveau)

Transparant Ethernet

De optionele transparante RMI-interface biedt, naast EtherNet-IP, de volledige vrijheid om IT-functies in de applicatie te implementeren.
  • Volledige controle over IT-functionaliteit en IT-protocollen
  • De vrijheid om eigen IIoT oplossingen te creëren en te integreren
  • Scheidt het EtherNet-IP-protocol van de andere Ethernet dataframes
Technische gegevens
Afmetingen (L•B•H) 52 x 50 x 22 mm
51 x 37 x 16 mm (zonder behuizing)
Bedrijfstemperatuur -40 to +70 °C
-40 to +85 °C (zonder behuizing)
Voedingseisen 3.3 VDC, ±0.15 VDC
Applicatie Interface 8/16-bit parallel (30 ns toegangstijd
High speed SPI, baudrate configureerbaar tot max 20 MHz
I/O (shift register interface, cyclische update tijd 82 μs)
UART (terugwaards compatibel met 30-serie, max 625kbps)
Profiel ondersteuning Generic device
Ethernet kenmerken Transparent socket interface
Ondersteuning van HTTP forwarding via socket interface
Geïntegreerde 2-poort switch
IT functies (FTP server, E-mail client, web server met JSON en SSI ondersteuning
Internal file system  Configureerbaar tot max 28 Mb
Twee 'schijven' beschikbaar: Een interne(28 MB capaciteit), en één gereserveerd
voor de applicatie bestandssysteem (capaciteit bepaald door de applicatie)
LED indicatie In front geïntegreerd (met behuizing), beschikbaar via applicatie interface (zonder behuizing)
Toont de Module Status en Netwerk Status
Connectoren 2x RJ45 100 Mbit/s
Galvanische isolatie Ja
Beschermingsklasse IP20, NEMA rating 1
Bevestiging PCB bevestiging (hook-on) of bevestigingsclip (zonder behuizing), electrisch via CompactFlash-connector
Certificering CE, CULUS, RoHS

Bestelnummer(s)

AB6604
Anybus CompactCom M40 EtherNet/IP RJ45
Anybus CompactCom M40 EtherNet/IP RJ45
AB6704
Anybus CompactCom M40 EtherNet/IP RJ45
zonder behuizing
Anybus CompactCom M40 EtherNet/IP RJ45zonder behuizing
AB6644
Anybus CompactCom M40 EtherNet/IP Glasvezel M12
Anybus CompactCom M40 EtherNet/IP Glasvezel M12
AB6744
Anybus CompactCom M40 EtherNet/IP Glasvezel M12
zonder behuizing
Anybus CompactCom M40 EtherNet/IP Glasvezel M12zonder behuizing

OPC UA / MQTT

AB6651
Anybus CompactCom M40 EtherNet/IP
OPC UA / MQTT
Anybus CompactCom M40 EtherNet/IPOPC UA / MQTT
AB6751
Anybus CompactCom M40 EtherNet/IP
OPC UA / MQTT zonder behuizing
Anybus CompactCom M40 EtherNet/IPOPC UA / MQTT zonder behuizing

Transparant Ethernet

AB6638
Anybus CompactCom M40 EtherNet/IP RJ45
Transparant Ethernet
Anybus CompactCom M40 EtherNet/IP RJ45Transparant Ethernet
AB6738
Anybus CompactCom M40 EtherNet/IP RJ45
Transparant Ethernet zonder behuizing
Anybus CompactCom M40 EtherNet/IP RJ45Transparant Ethernet zonder behuizing

Opties

SP1137
CompactCom Host Connector
CompactCom Host Connector


Geïnteresseerd?

Bent u geïnteresseerd in de Embedded EtherNet/IP slave interface? Vraag dan, geheel vrijblijvend, een offerte aan. Wilt u meer informatie? Stuur dan een mail naar of ga naar onze contactpagina.
Bellen kan natuurlijk ook, we zijn bereikbaar op 040-2301.922. We helpen u graag en bieden u direct praktisch advies en ondersteuning.
