Open Frame

Anybus CompactCom 30/40-series, Modules zonder behuizing

Ter aanvulling op de reeds veelvuldig gebruikte standaard plug-in CompactCom communicatiemodules met behuizing, bieden we ook het volledige CompactCom assortiment verwisselbare plug-in modules als open-frame zonder behuizing aan. CompactCom open-frame modules hebben precies dezelfde functionaliteit als de modules met een behuizing.

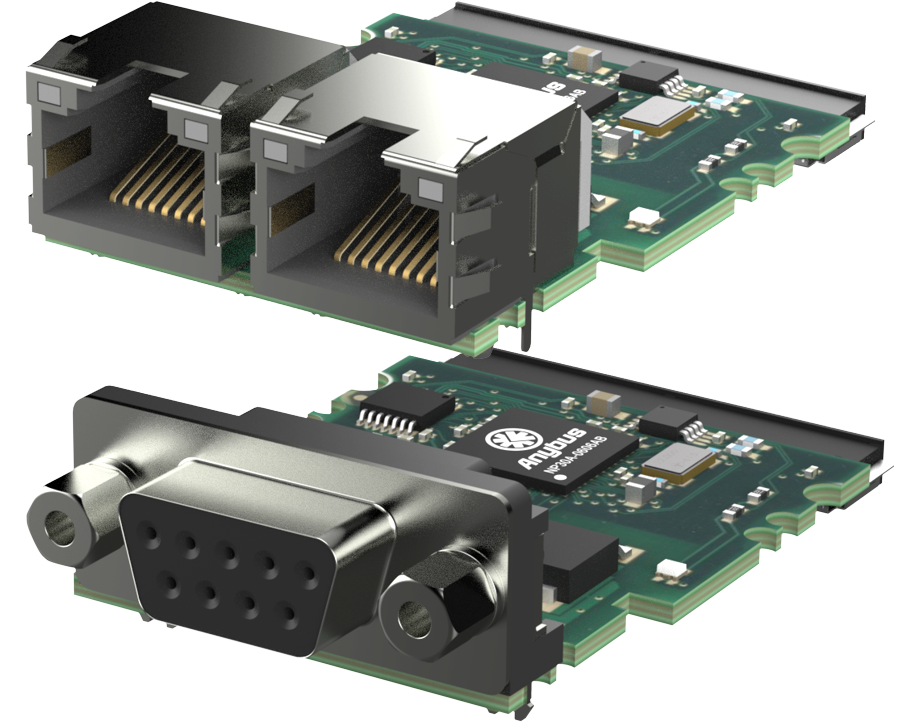

Anybus CompactCom 30/40-serie Open Frame (zonder behuizing)
Anybus CompactCom 30/40-serie Open Frame (zonder behuizing)
Anybus CompactCom 30/40-serie Open Frame (zonder behuizing)

Voordelen

  • Zonder de kunststof behuizing zijn de CompactCom modules nog kleiner, zodat ze in kleinere automatiseringsapparatuur passen.
  • HMS biedt bevestiging kits voor eenvoudige bevestiging van de modules op de drager boord.
  • Open-frame is verder geschikt voor toepassingen waar apparaat fabrikanten de CompactCom module willen integreren binnen hun productieproces in hun productie-installaties.
  • De CompactCom open-frame module kan volledig uit het zicht wordt gehouden, achter de voorkant van het automatisering apparaat. Alleen de benodigde netwerk aansluitingen zijn zichtbaar.

IP-classificatie t/m IP67

De open-frame versie - van varianten met M12-connectoren - maakt het mogelijk om een product te ontwerpen met beschermingsgraad tot IP67. Dit betekent dat het product volledig is afgedicht tegen stof en dat het water kan weerstaan, mits de aansluiting en afdichting van de M12-connectoren op de behuizing van het apparaat conform de juiste richtlijnen is uitgevoerd.

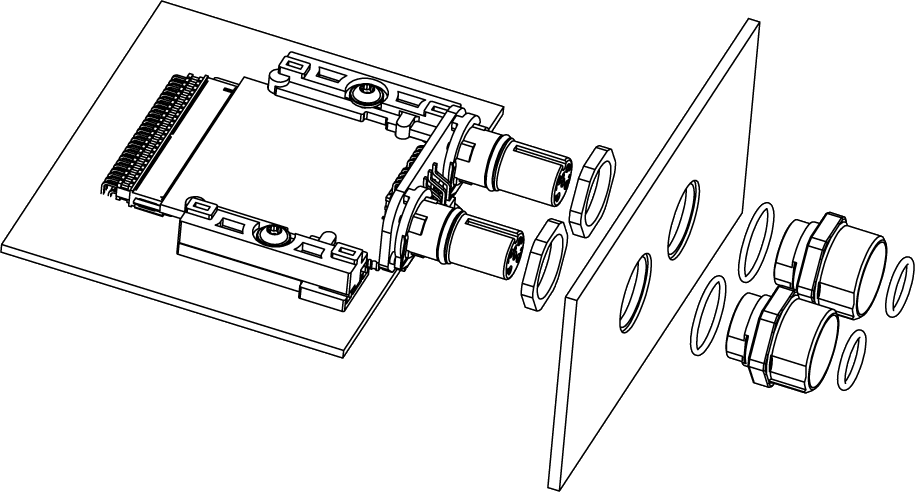

Anybus CompactCom Open-frame Montage volgens IP67
Anybus CompactCom Open-frame Montage volgens IP67

Montage Kit

Een open-frame module kan niet in een Anybus slot geschoven worden maar wordt vast op het PCB gemonteerd. De CompactCom Montage Kit is beschikbaar om de CompactCom open-frame module op het PCB van de host-automatisering apparaat te borgen. De Montage Kit is eenvoudig te monteren, en bestaat uit twee plastic houders en twee schroeven. Na montage borgt het de CompactCom module stevig op het host-applicatie apparaat.

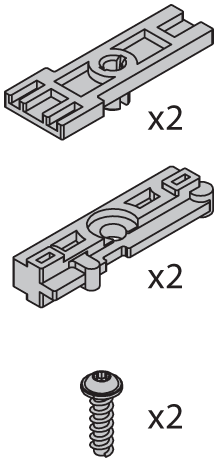

Anybus CompactCom Open-frame clip
Anybus CompactCom Open-frame clip
Anybus CompactCom Open-frame clip

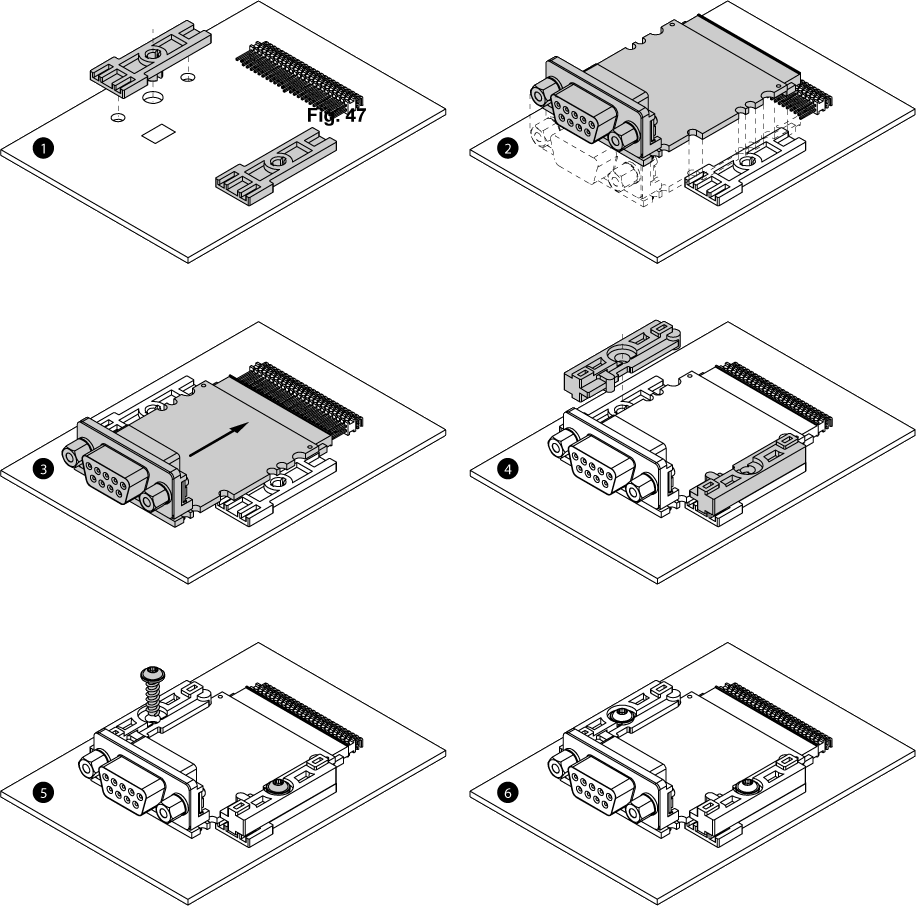

Anybus CompactCom Open-frame Montage op moeder-PCB
