Embedded RS-232 interface

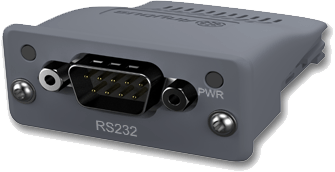

Anybus CompactCom M30 RS-232 plug-in module

De Anybus CompactCom M30 voor RS-232 is een complete plug-in embedded communicatie module en slave interface die uw producten in staat stelt op een RS-232 netwerk te communiceren. De module bevat de volledige functionaliteit ten behoeve van industrieel netwerk slave/adapter interfaces. Het wordt door middel van een gestandaardiseerde en netwerkonafhankelijke programma-interface in het host-automatisering apparaat geïntegreerd.
Anybus CompactCom M30 - RS-232
Primary network
Anybus CompactCom M30 - RS-232
Anybus CompactCom M30 - RS-232

De module handelt op de fysieke laag en voert geen bewerking op de seriële data uit. Het maakt een transparante RS-232 kanaal mogelijk en maakt enkel gebruik van de seriële kanaal van de applicatie-interface.

Opwaarts compatibel met M40

De M30 CANopen-module is gebaseerd op het Anybus NP30-platform dat (deels) opgevolgd is door het nieuwe NP40-platform.
De CompactCom 40-serie modules ondersteunen dezelfde API's als de 30-serie Modules. Dit betekent dat RS-232, of andere 30-serie modules, naar wens kunnen worden gecombineerd met 40-serie embedded Industrial Ethernet en veldbus modules in één apparaat.

Kenmerken en voordelen

  • Een complete en uitwisselbare communicatiemodule met connectoren
  • Korte design-in met gratis hulp van Twincomm en HMS zorgt voor een snelle time-to-market
  • voor netwerk-conformiteit (maakt snellere netwerk certificering mogelijk)
  • Snelle gegevensoverdracht
  • Standaard applicatie hardware-interfaces: 8-bit parallel en serieel

RS-232 Slave Interface

  • Passieve module zonder processor
  • Complete transparante RS-232 interface, enkel via seriële interface
  • Module Identificatie naar de applicatie
  • Fysieke converter naar RS-232 signalen
  • Ondersteuning voor RTS

Nieuwe toepassinegn of ontwerpen

Hoewel de CompactCom 30-serie volledig beschikbaar is en ondersteund wordt door HMS met netwerk-updates en onderhoud, bevelen we de nieuwe CompactCom 40-serie aan voor nieuwe ontwerpen, in het bijzonder voor Industrial Ethernet versies.

Technische gegevens
Afmetingen (L•B•H) 52 x 50 x 22 mm
51 x 37 x 16 mm (zonder behuizing)}
Bedrijfstemperatuur -40 to +70 °C
-40 to +85 °C (zonder behuizing)
Voedingseisen 3.3 VDC, ±0.15 VDC
Applicatie Interface 8-bit parallel
UART
Profiel ondersteuning Generic device
LED indicatie In front geïntegreerd (met behuizing), beschikbaar via applicatie interface (zonder behuizing)
Toont de Module Status en Netwerk Status
Connectoren 1x 9-pin Sub-D9 pen
Galvanische isolatie Ja
Beschermingsklasse IP20, NEMA rating 1
Bevestiging PCB bevestiging (hook-on) of bevestigingsclip (zonder behuizing), electrisch via CompactFlash-connector
Certificering CE, CULUS, RoHS

Bestelnummer(s)

AB6207
Anybus CompactCom M30 RS-232 Passief
Anybus CompactCom M30 RS-232 Passief
AB6307
Anybus CompactCom M30 RS-232 Passief zonder behuizing
Anybus CompactCom M30 RS-232 Passief zonder behuizing

Opties

SP1137
CompactCom Host Connector
CompactCom Host Connector


Geïnteresseerd?

Bent u geïnteresseerd in de Embedded RS-232 interface? Vraag dan, geheel vrijblijvend, een offerte aan. Wilt u meer informatie? Stuur dan een mail naar of ga naar onze contactpagina.
Bellen kan natuurlijk ook, we zijn bereikbaar op 040-2301.922. We helpen u graag en bieden u direct praktisch advies en ondersteuning.
