CompactCom B40 - Embedded Industrial Ethernet Opsteekprinten

CompactCom B40

Embedded Industrial Ethernet Opsteekprinten

CompactCom B40 - Embedded Industrial Ethernet Opsteekprinten

De volgende Anybus CompactCom B40-opsteekprinten (bricks) zijn beschikbaar:

Specifiek Ethernet

Modules met specifiek Ethernet-protocol voorgeïnstalleerd

Common Ethernet

Veelzijdige interface, kies gewenst Ethernet-protocol via download

Veldbus interfaces

Modules voor specifieke veldbussen

Anybus CompactCom B40 - Voor zowel algemeen of veeleisende high performance applicaties

Veelzijdige toepassingsgebieden

  • Combineert belangrijke veldbusnetwerken met hoge prestatie real-time Industrial Ethernet
  • Common Ethernet module maakt het mogelijk het gewenste Ethernet-protocol eenvoudig te wisselen via download
  • Unieke aanpak voor de integratie van apparaat profielen (Drive, Motion, Semi, ea)
  • Safety-gereed - Kan worden gecombineerd met de IXXAT SafeT100 om geïmplementeerd te worden in Safety-netwerken
  • Maakt gebruik van het netwerk encryptietechnieken om uw apparatuur veilig en beveiligd te houden

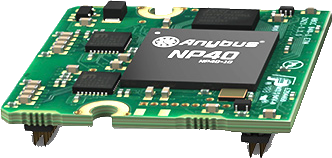

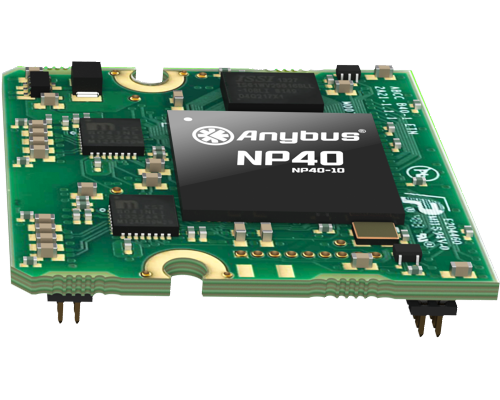

Anybus CompactCom B40 Brick
Anybus CompactCom NP40 Netwerk Processor

Bekroonde technologie voor topklasse prestaties

De innovatieve Anybus CompactCom B40-serie is gebaseerd op de bekroonde Anybus NP40 netwerk processor, een multi-protocol netwerk processor die wordt gebruikt in miljoenen apparaten wereldwijd.

De Anybus NP40 handelt de complete communicatie af en biedt hoge prestaties voor real-time toepassingen. Daardoor is de B40-serie uitermate geschikt voor zowel algemene doeleinden als voor high-end toepassingen met grote I/O-data-overdracht, snelle cycli en netwerk synchronisatie-eisen.

B40 Brick Connector Boards

De B40 opsteekprint (brick) wordt op de host-PCB gemonteerd om de communicatie met het gekozen netwerk mogelijk te maken. De module kan met behulp van twee M3-schroeven gezekerd worden
De B40-serie biedt een vrije keuze in de gewenste netwerk connector, maar we bieden kant-en-klare connector boards – met fysieke netwerklaag - voor alle ondersteunde netwerken aan om de design-in te vergemakkelijken.

Door de B40 opsteekprint (brick) en het connector board om te wisselen, kan eenvoudig met een andere netwerk verbinding worden gemaakt.

Kenmerken

  • Eenvoudige montage, steekbaar en soldeerbare pen-strip connector
  • Standaard connector en standaard netwerksignalen mede dankzij de ingebouwde fysieke netwerk laag
  • Veilig en gezekerde montage van de opsteekprint (brick) interface naar het host-PCB ontwerp
  • Volledige connector-flexibiliteit aan de netwerkkant

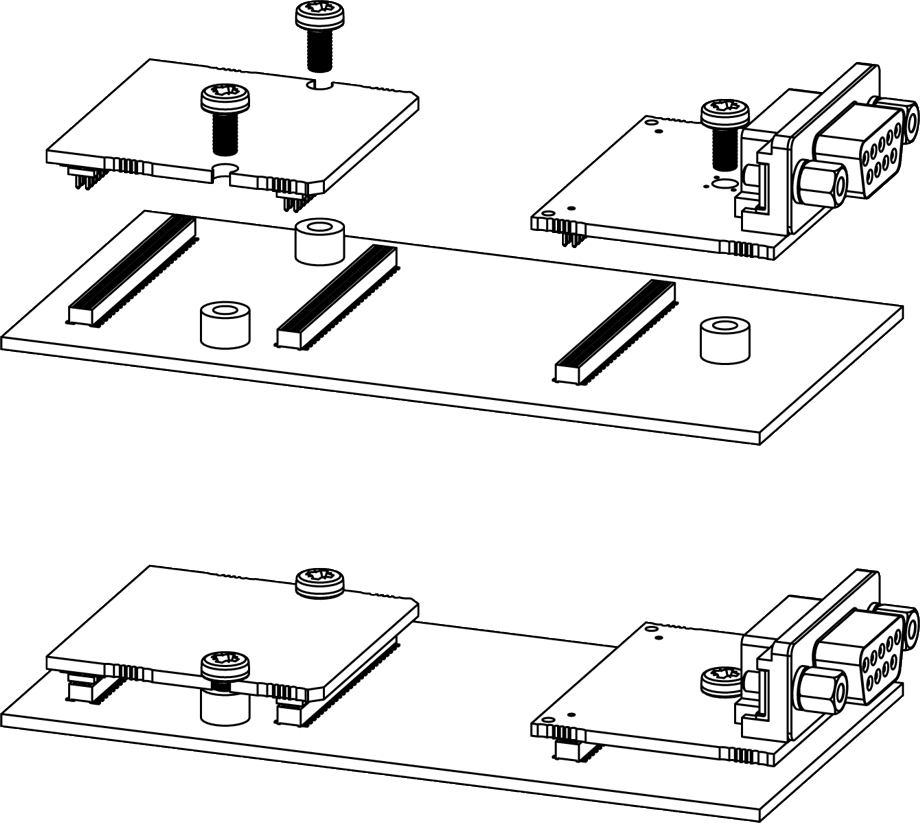

Anybus CompactCom B40 PCB-montage

Uitvoeringen

B40 Ethernet 2x RJ45
B40 Ethernet Glasvezel 2x SC-RJ
B40 PROFIBUS 1x Sub-D9 bus
B40 CC-link / DeviceNet 1x 5.08

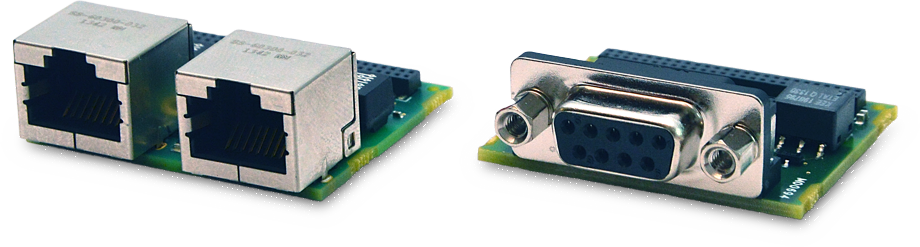

Anybus CompactCom B40 Connector Boards
