Embedded ControlNet slave interface

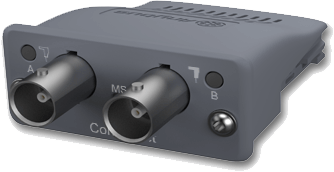

Anybus CompactCom M30 ControlNet plug-in module
Niet-geïmplanteerde CIP-berichten kunnen naar de host-applicatie worden doorgestuurd, om zodoende profiel-ondersteuning en dergelijke te ondersteunen. De inhoud van de Identity object kan worden aangepast om het product als een vendor specifieke implementatie te presenteren. ADI en Processdata kunnen worden benaderd vanuit het netwerk via specifieke CIP-objecten.
Opwaarts compatibel met M40
De M30 CANopen-module is gebaseerd op het Anybus NP30-platform dat (deels) opgevolgd is door het nieuwe NP40-platform.
De CompactCom 40-serie modules ondersteunen dezelfde API's als de 30-serie Modules. Dit betekent dat ControlNet, of andere 30-serie modules, naar wens kunnen worden gecombineerd met 40-serie embedded Industrial Ethernet en veldbus modules in één apparaat.
Kenmerken en voordelen
- Een complete en uitwisselbare communicatiemodule met connectoren
- Korte design-in met gratis hulp van Twincomm en HMS zorgt voor een snelle time-to-market
- ODVA pre-gecertificeerd voor netwerk-conformiteit (maakt snellere netwerk certificering mogelijk)
- Snelle gegevensoverdracht Tot max 256 Bytes I/O in elke richting
- Standaard applicatie hardware-interfaces: 8-bit parallel en serieel
ControlNet Slave Interface
- Compleet ControlNet implementatie (slave)
- ControlNet-Baudrate 5 Mbit/s
- Standaard interface via geïntegreerde galvanische scheiding
Nieuwe toepassinegn of ontwerpen
Hoewel de CompactCom 30-serie volledig beschikbaar is en ondersteund wordt door HMS met netwerk-updates en onderhoud, bevelen we de nieuwe CompactCom 40-serie aan voor nieuwe ontwerpen, in het bijzonder voor Industrial Ethernet versies.
| Technische gegevens | |
| Afmetingen (L•B•H) | 52 x 50 x 22 mm 51 x 37 x 16 mm (zonder behuizing)} |
| Bedrijfstemperatuur | -40 to +70 °C -40 to +85 °C (zonder behuizing) |
| Voedingseisen | 3.3 VDC, ±0.15 VDC |
| Applicatie Interface | 8-bit parallel UART |
| Profiel ondersteuning | Generic device |
| LED indicatie | In front geïntegreerd (met behuizing), beschikbaar via applicatie interface (zonder behuizing) Toont de Module Status en Netwerk Status |
| Connectoren | 2x BNC |
| Galvanische isolatie | Ja |
| Beschermingsklasse | IP20, NEMA rating 1 |
| Bevestiging | PCB bevestiging (hook-on) of bevestigingsclip (zonder behuizing), electrisch via CompactFlash-connector |
| Certificering | CE, CULUS, RoHS |
