Embedded DeviceNet slave interface

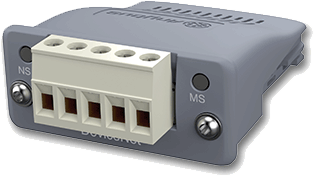

Anybus CompactCom M40 DeviceNet plug-in module
De Anybus CompactCom M40 voor DeviceNet is een complete embbeded plug-in communicatie-module die uw producten in staat stelt om via een DeviceNet-netwerk te communiceren. De module fungeert als een DeviceNet slave interface en ondersteunt snelle communicatie snelheden, waardoor deze ook geschikt is voor high-end industriële apparaten.
Uitwisselbaar met andere netwerken
Door de implementatie van het CompactCom-concept in uw product lijn, krijgt u direct embedded toegang tot elk ander industrieel netwerk door simpelweg in een andere Anybus module in te pluggen.
Bewezen en betrouwbaar
De M40 DeviceNet module verwerkt data met een lengte tot 512 bytes in beide richtingen en ondersteunt zowel modulaire apparaat- en energieprofielen op DeviceNet. De implementatie van het DeviceNet-netwerk wordt rechtstreeks in de CompactCom netwerk-processor - de bekroonde Anybus NP40, met zijn snelle gegevensoverdracht en zeer lage vertraging - uitgevoerd, waardoor het de perfecte match voor zelfs de meest veeleisende industriële toepassingen is.
Kenmerken en voordelen
- Een complete en uitwisselbare DeviceNet plug-in module met connectoren
- ODVA pre-gecertificeerd voor netwerk-conformiteit (maakt snellere netwerk certificering mogelijk)
- Snelle gegevensoverdracht: Tot max 512 bytes in beide richtingen
- Zeer lage procesdata vertraging
- Event-gebaseerde interface methode maakt een eenvoudige toegang tot input- en output-data op elk gewenst moment mogelijk
- Snel, event- gebaseerde applicatie hardware-interfaces: 8/16-bit parallel en snelle SPI. Ook I/O (schuifregister interface) is beschikbaar
- Solide beveiliging: Verplichte software handtekeningen ter voorkoming van ongeautoriseerde software-download naar de module. Bovendien wordt encryptie gebruikt om illegaal kopiëren te voorkomen.
- Korte design-in met gratis hulp van Twincomm en HMS zorgt voor een snelle time-to-market
DeviceNet Slave Interface
- DeviceNet CONFORMANCE TESTED™ door ODVA
- Max 512 bytes Input- en 512 bytes Outputdata
- Ondersteuning QuickConnect klasse B
- CIP Parameter Object Ondersteuning: Explicit messaging, UCMM Capable,-Bit strobed I/O, Change-of-state/Cyclische I/O, Polled I/O
- Uitbreidingsmogelijkheden via CIP forwarding
- Aanpasbare Identity object
- Automatische baudrateherkenning
- Modulaire Device functionaliteit
| Technische gegevens | |
| Afmetingen (L•B•H) | 52 x 50 x 22 mm 51 x 37 x 16 mm (zonder behuizing) |
| Bedrijfstemperatuur | -40 to +70 °C -40 to +85 °C (zonder behuizing) |
| Voedingseisen | 3.3 VDC, ±0.15 VDC |
| Applicatie Interface | 8/16-bit parallel (30 ns toegangstijd High speed SPI, baudrate configureerbaar tot max 20 MHz I/O (shift register interface, cyclische update tijd 82 μs) UART (terugwaards compatibel met 30-serie, max 625kbps) |
| Profiel ondersteuning | Generic device |
| LED indicatie | In front geïntegreerd (met behuizing), beschikbaar via applicatie interface (zonder behuizing) Toont de Module Status en Netwerk Status |
| Connectoren | 1x 5.08 (schroef) |
| Galvanische isolatie | Ja |
| Beschermingsklasse | IP20, NEMA rating 1 |
| Bevestiging | PCB bevestiging (hook-on) of bevestigingsclip (zonder behuizing), electrisch via CompactFlash-connector |
| Certificering | CE, CULUS, RoHS |
Bestelnummer(s)
AB6601
Anybus CompactCom M40 DeviceNet 5P(schroef)
AB6701
Anybus CompactCom M40 DeviceNet 5P(schroef) zonder behuizing
AB6641
Anybus CompactCom M40 DeviceNet M12
AB6741
Anybus CompactCom M40 DeviceNet M12 zonder behuizing
Opties
SP1137
CompactCom Host Connector
