Embedded Bluetooth interface

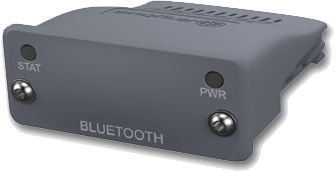

M30 Bluetooth plug-in module voor Anybus-CC communicatie slot

De Anybus CompactCom M30 voor Bluetooth is een complete plug-in embedded communicatie module en slave interface die uw producten in staat stelt op een Bluetooth netwerk te communiceren. De module bevat de volledige functionaliteit ten behoeve van industrieel netwerk slave/adapter interfaces. Het wordt door middel van een gestandaardiseerde en netwerkonafhankelijke programma-interface in het host-automatisering apparaat geïntegreerd.
Anybus CompactCom M30 - Bluetooth
Primary network
Anybus CompactCom M30 - Bluetooth
Anybus CompactCom M30 - Bluetooth

De module wordt gebruikt als een transparante draadloze communicatieverbinding tussen het automatiseringsapparaat en een Bluetooth host. Voor de configuratie van de Bluetooth-functies ondersteunt de module standaard AT-commando sets. De module is voorzien van een interne antenne en maakt enkel gebruik van de seriële kanaal van de applicatie-interface.

Opwaarts compatibel met M40

De M30 CANopen-module is gebaseerd op het Anybus NP30-platform dat (deels) opgevolgd is door het nieuwe NP40-platform.
De CompactCom 40-serie modules ondersteunen dezelfde API's als de 30-serie Modules. Dit betekent dat Bluetooth, of andere 30-serie modules, naar wens kunnen worden gecombineerd met 40-serie embedded Industrial Ethernet en veldbus modules in één apparaat.

Kenmerken en voordelen

  • Een complete en uitwisselbare communicatiemodule met connectoren
  • Korte design-in met gratis hulp van Twincomm en HMS zorgt voor een snelle time-to-market
  • voor netwerk-conformiteit (maakt snellere netwerk certificering mogelijk)
  • Snelle gegevensoverdracht
  • Standaard applicatie hardware-interfaces: 8-bit parallel en serieel

Bluetooth Slave Interface

  • Passieve module zonder processor
  • Complete transparante Bluetooth seriële interface
  • Module Identificatie naar de applicatie
  • Fysieke converter naar Bluetooth

Nieuwe toepassinegn of ontwerpen

Hoewel de CompactCom 30-serie volledig beschikbaar is en ondersteund wordt door HMS met netwerk-updates en onderhoud, bevelen we de nieuwe CompactCom 40-serie aan voor nieuwe ontwerpen, in het bijzonder voor Industrial Ethernet versies.

Technische gegevens
Afmetingen (L•B•H) 52 x 50 x 22 mm
51 x 37 x 16 mm (zonder behuizing)}
Bedrijfstemperatuur -40 to +70 °C
-40 to +85 °C (zonder behuizing)
Voedingseisen 3.3 VDC, ±0.15 VDC
Applicatie Interface 8-bit parallel
UART
Profiel ondersteuning Generic device
LED indicatie In front geïntegreerd (met behuizing), beschikbaar via applicatie interface (zonder behuizing)
Toont de Module Status en Netwerk Status
Connectoren NVT, ingebouwde antenne
Galvanische isolatie Ja
Beschermingsklasse IP20, NEMA rating 1
Bevestiging PCB bevestiging (hook-on) of bevestigingsclip (zonder behuizing), electrisch via CompactFlash-connector
Certificering CE, CULUS, RoHS

Bestelnummer(s)

AB6212
Anybus CompactCom M30 Bluetooth Passief
Anybus CompactCom M30 Bluetooth Passief
AB6312
Anybus CompactCom M30 Bluetooth Passief zonder behuizing
Anybus CompactCom M30 Bluetooth Passief zonder behuizing

Opties

SP1137
CompactCom Host Connector
CompactCom Host Connector
