Embedded Modbus TCP slave interface

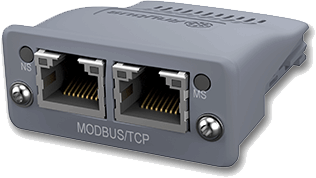

Anybus CompactCom M40 Modbus TCP plug-in module
De Anybus CompactCom M40 voor Modbus TCP is een complete embedded Industrieel Ethernet communicatie plug-in module die uw producten in staat stelt om via een Modbus TCP-netwerk te communiceren. De module fungeert als een Modbus TCP slave interface en ondersteunt snelle communicatie snelheden, waardoor deze ook geschikt is voor high-end industriële apparaten.
Uitwisselbaar met andere netwerken
Door de implementatie van het CompactCom-concept in uw product lijn, krijgt u direct embedded toegang tot elk ander industrieel netwerk door simpelweg in een andere Anybus module in te pluggen.
Real-time Modbus TCP-communicatie
De Anybus CompactCom M40 zorgt voor een snelle communicatie tussen het apparaat en een Modbus TCP-netwerk. De module ondersteunt generieke apparaat profielen en komt met een dubbele poort switch die in de netwerk processor - de bekroonde Anybus NP40 - geïmplementeerd is. Met zijn snelle gegevensoverdracht en zeer lage verdaging, is het de perfecte match voor zelfs de meest veeleisende industriële toepassingen.
Kenmerken en voordelen
- Een complete en uitwisselbare embedded Modbus TCP slave interface plug-in module met connectoren
- Pre-gecertificeerd voor netwerk-conformiteit (maakt snellere netwerk certificering mogelijk)
- Snelle gegevensoverdracht: Tot max. 1536 bytes I/O-data in elke richting
- Zeer lage procesdata vertraging
- Event-gebaseerde interface methode maakt een eenvoudige toegang tot input- en output-data op elk gewenst moment mogelijk
- Snel, event- gebaseerde applicatie hardware-interfaces: 8/16-bit parallel en snelle SPI. Ook I/O (schuifregister interface) is beschikbaar
- IIoT klaar: Inclusief e-mail cliënt, webserver met aanpasbare inhoud, SSI functionaliteit en FTP-server
- Uitgebreide flash-gebaseerde file-systeem met toegang tot twee ‘schijven’ (intern en extern)
- Transparante Socket Interface afhandeling van een volledige Ethernet-frame (ondersteuning voor 20 socketverbindingen)
- Solide beveiliging: Verplichte software handtekeningen ter voorkoming van ongeautoriseerde software-download naar de module. Bovendien wordt encryptie gebruikt om illegaal kopiëren te voorkomen.
- Korte design-in met gratis hulp van Twincomm en HMS zorgt voor een snelle time-to-market
Modbus TCP Slave Interface
- Ondersteund Modbus-TCP server/slave (max. 4 simultane verbindingen)
- Voor-gestandaardiseerde ondersteuning voor Modbus TCP V3.0
- Tweevoudige poort cut-through switch geïntegreerd in de Anybus NP40 processor
- Aanpasbare identiteits-informatie
- JSON functionaliteit
- Ondersteunt Modbus functie-codes: 01, 02, 03, 04, 05, 06, 15, 16, 23, 43/14
- 2x RJ-45 Modbus TCP 100 Mbit/s poorten, simultaan beschikbaar
Transparant Ethernet
De optionele transparante RMI-interface biedt, naast Modbus TCP, de volledige vrijheid om IT-functies in de applicatie te implementeren.- Volledige controle over IT-functionaliteit en IT-protocollen
- De vrijheid om eigen IIoT oplossingen te creëren en te integreren
- Scheidt het Modbus TCP-protocol van de andere Ethernet dataframes
| Technische gegevens | |
| Afmetingen (L•B•H) | 52 x 50 x 22 mm 51 x 37 x 16 mm (zonder behuizing) |
| Bedrijfstemperatuur | -40 to +70 °C -40 to +85 °C (zonder behuizing) |
| Voedingseisen | 3.3 VDC, ±0.15 VDC |
| Applicatie Interface | 8/16-bit parallel (30 ns toegangstijd High speed SPI, baudrate configureerbaar tot max 20 MHz I/O (shift register interface, cyclische update tijd 82 μs) UART (terugwaards compatibel met 30-serie, max 625kbps) |
| Profiel ondersteuning | Generic device |
| Ethernet kenmerken | Transparent socket interface Ondersteuning van HTTP forwarding via socket interface Geïntegreerde 2-poort switch IT functies (FTP server, E-mail client, web server met JSON en SSI ondersteuning |
| Internal file system | Configureerbaar tot max 28 Mb Twee 'schijven' beschikbaar: Een interne(28 MB capaciteit), en één gereserveerd voor de applicatie bestandssysteem (capaciteit bepaald door de applicatie) |
| LED indicatie | In front geïntegreerd (met behuizing), beschikbaar via applicatie interface (zonder behuizing) Toont de Module Status en Netwerk Status |
| Connectoren | 2x RJ45 100 Mbit/s |
| Galvanische isolatie | Ja |
| Beschermingsklasse | IP20, NEMA rating 1 |
| Bevestiging | PCB bevestiging (hook-on) of bevestigingsclip (zonder behuizing), electrisch via CompactFlash-connector |
| Certificering | CE, CULUS, RoHS |
Bestelnummer(s)
AB6603
Anybus CompactCom M40 Modbus TCP RJ45
AB6703
Anybus CompactCom M40 Modbus TCP RJ45
zonder behuizing
zonder behuizing
AB6643
Anybus CompactCom M40 Modbus TCP M12
AB6743
Anybus CompactCom M40 Modbus TCP M12
zonder behuizing
zonder behuizing
Transparant Ethernet
AB6637
Anybus CompactCom M40 Modbus TCP RJ45
Transparant Ethernet
Transparant Ethernet
AB6737
Anybus CompactCom M40 Modbus TCP RJ45
Transparant Ethernet zonder behuizing
Transparant Ethernet zonder behuizing
Opties
SP1137
CompactCom Host Connector
