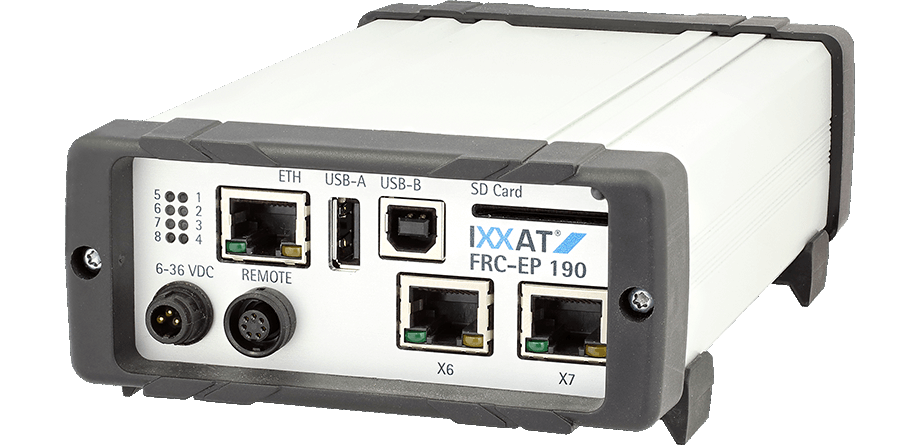

FRC-EP190

Uitgebreid embedded platform voor automotive bussystemen

De FRC-EP190 biedt een hoog prestatieniveau, een groot aanbod van interfaces en uitwisselbaar massa opslag. Bovendien zijn de interfaces en applicaties eenvoudig uitbreidbaar en aanpasbaar.
Ten opzichte van de compactere FRC-EP170, biedt de FRC-EP190 extra FlexRay- CAN- en LIN-kanalen, CAN-FD en Analoge ingangen.
IXXAT FRC-EP190
IXXAT FRC-EP190
IXXAT FRC-EP190

Embedded Platforms

Het embedded platform vormt de basis voor automotive test- en analyse-toepassingen in voertuigen en testbanken, zowel met de IXXAT ACT hulpmiddelen als met klantspecifieke software-oplossingen.
Ze zijn ideaal voor toepassingen waarbij meerdere bussystemen moeten worden samengevoegd in een enkel apparaat met zijn eigen rekenkracht. De pc is alleen nodig voor de configuratie of stimulatie/visualisatie van de gegevens, omdat de werkelijke intelligentie - voor bijv. het transport van meerdere protocollen - door het platform wordt uitgevoerd

Interfaces

Naast FlexRay zijn standaard ook CAN, LIN, K-Line en ook analoge en digitale I/O’s alsmede RS232 beschikbaar. De Ethernet configuratie-interface is aangevuld met een USB-interface. Extra interfaces kunnen worden toegevoegd door middel van interne uitbreidingssleuven. Zo kan, naast extra FlexRay en CAN-interfaces, ook EtherCAT, WLAN, Bluetooth en GSM / GPS-interfaces worden toegevoegd. De ingebouwde SD-kaartsleuf maakt het bijwerken van de configuratie mogelijk, zelfs zonder een aangesloten PC. Daarnaast kan deze gebruikt worden als multi-bus datalogger voor grote hoeveelheden gegevens.

Ontwikkelplatform

Voor de meeste toepassingen, biedt IXXAT de juiste configuratie en analyse-tools aan voor de Embedded Platform. Er zijn echter altijd zeer specifieke toepassingen waarbij een accurate op-maat oplossing vereist is. De open architectuur van het IXXAT Embedded Platform maakt het beschikbaarsteleln van aanpassingen of uitbreidingen zeer snel mogelijk. Zo nodig kan dit ook worden uitgevoerd door de gebruiker op basis van de software development kit.

Technische gegevens
Interfaces - Max 2x FlexRay A/B-kanaal, (10 MBit/s)
  - Max 8x High-Speed CAN-interfaces
  - Max 2x Low-Speed CAN-interfaces
  - Max 2x CAN-FD-interfaces
  - 2x LIN-interface
  - 2x K-Line-interface
  - 1x RS232-interface
In-/uitgangen - Max 4x diff. analoge ingang (12 Bit)
  - Max 4x digitale ingang (max. 34 V)
  - Max 4x digitale uitgang (max. 34 V, 1 A)
Aanvullende interfaces - EtherCAT-Slave I/O (optioneel)
  - SDHC-kaart Slot
  - 2 int. uitbreidingsslots (FlexRay, CAN, EtherCAT)
  - Voorbereid voor WLAN, Bluetooth, GSM / GPS
PC-aansluiting Ethernet 10/100 Mbit/s, WiFi of USB 2.0
Connectoren - Standaard aansluitingen voor pc-interfaces
  - DSub connectoren voor veldbusinterfaces
Temperatuurbereik -40 ° C t/m +80 ° C
Voeding 6 - 36 V DC; 420 mA typisch bij 12 V
Afmetingen 182 x 113 x 50 mm
Leveromvang
- FRC-EP190
- Run-time licenties (optioneel)
- Voedingskabel
- SCE
- Gebruikershandleiding

Bestelnummer(s)

Enkel CAN-varianten zonder FlexRay

1.13.0094.00009
FRC-EP190 Standaard Bundel - niet-geïsoleerd zonder runtime-licenses: Enkel Hardware
FRC-EP190 Standaard Bundel - niet-geïsoleerd zonder runtime-licenses: Enkel Hardware
1.13.0094.00001
FRC-EP190 Standaard Bundel - niet-geïsoleerd met Gateway runtime
FRC-EP190 Standaard Bundel - niet-geïsoleerd met Gateway runtime
1.13.0094.00000
FRC-EP190 Standaard Bundel - geïsoleerd zonder runtime-licenses: Enkel Hardware
FRC-EP190 Standaard Bundel - geïsoleerd zonder runtime-licenses: Enkel Hardware
1.13.0094.00002
FRC-EP190 Standaard Bundel - geïsoleerd met Gateway runtime
FRC-EP190 Standaard Bundel - geïsoleerd met Gateway runtime

Varianten inclusief FlexRay

1.13.0094.00011
FRC-EP190 FlexRay Bundel - niet-geïsoleerd zonder runtimes: Enkel Hardware
FRC-EP190 FlexRay Bundel - niet-geïsoleerd zonder runtimes: Enkel Hardware
1.13.0094.00006
FRC-EP190 FlexRay Bundel - niet-geïsoleerd met Gateway en RBS runtime
FRC-EP190 FlexRay Bundel - niet-geïsoleerd met Gateway en RBS runtime
1.13.0094.00010
FRC-EP190 FlexRay Bundel - geïsoleerd zonder runtimes: Enkel Hardware
FRC-EP190 FlexRay Bundel - geïsoleerd zonder runtimes: Enkel Hardware
1.13.0094.00008
FRC-EP190 FlexRay Bundel - geïsoleerd met Gateway runtime
FRC-EP190 FlexRay Bundel - geïsoleerd met Gateway runtime
1.13.0094.00007
FRC-EP190 FlexRay Bundel - geïsoleerd met Gateway en RBS runtime
FRC-EP190 FlexRay Bundel - geïsoleerd met Gateway en RBS runtime
