IXXAT SG-gateways - Oplossingen voor Smart Grid-communicatie uitdagingen

IXXAT SG-gateways

Oplossingen voor Smart Grid-communicatie uitdagingen

IXXAT SG-gateways - Oplossingen voor Smart Grid-communicatie uitdagingen

De IXXAT SG-gateway familie is ontworpen om specifiek Demand Response (netwerken van industriële elektrische ladingen) en Virtual Power Plants (netwerken van energiebronnen, zoals biogas installaties of warmtekrachtkoppeling-eenheden) applicaties te ondersteunen en alle toepassingen die een brug tussen energie en industriële automatisering communicatiesystemen nodig hebben.
De volgende SG-gateways zijn beschikbaar:

I/O & M-bus

Bedoeld voor het aansturen en direct uitlezen van energiemeters en -apparaten

Industriële protocollen

Bedoeld voor koppelingen tussen industriële apparatuur en energiesystemen

IXXAT SG-gateways...

  • Zorgen voor eenvoudige bediening en beheer van elektrische systemen op afstand
  • Bieden het loggen en weergeven van toepassingsdata en energieverbruik
  • Bieden IEC61850 client/server en IEC60870-5-104 server ondersteuning
  • Hebben ingebouwde Modbus TCP Client/Server en Modbus RTU Master/Slave Interfaces
  • Bieden connectiviteit naar I/O, M-Bus, PROFIBUS, PROFINET en EtherNet/IP-gebaseerde apparaten

Remote Terminal Unit

Alle IXXAT SG-gateways ondersteunen de communicatieprotocollen die in de energiesector worden gebruikt, bijv. IEC60870-5-104 en IEC61850. Daarnaast omvatten ze ook Modbus TCP client/server en Modbus RTU master/slave functionaliteit. Ze kunnen ook communiceren met industriële veldbus of industriële Ethernet-netwerken, zoals PROFIBUS, PROFINET, EtherNet/IP of elk ander industrieel netwerk dankzij de ingebouwde Anybus NP40-technologie.

Toeassingen

De SG-gateways kunnen voor verschillende toepassingen gebruikt worden, zoals:

  • Integartie industriële apparatuur in het Power Grid
  • Virtual Power Plant / Demand Response toepassingen
  • Het aansluiten van IED's op PLC-systemen

Integratie industriële apparatuur in het Power Grid

In dit scenario verbindt de SG-gateway het Controlekamer- / SCADA-systeem met industriële apparatuur en machines in het veld.

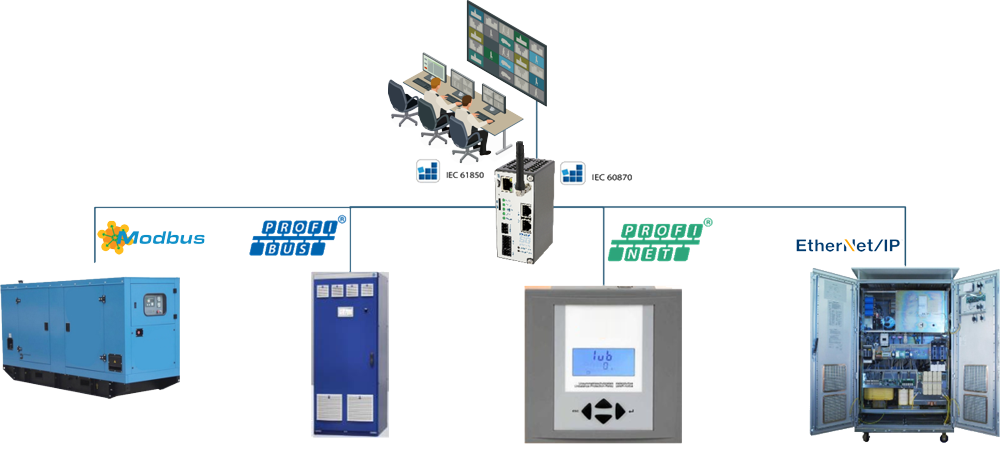

Apparatuur aansluiten op Power Grid Controlekamer

Apparatuur zoals generatoren, filters, beveiligingsapparatuur die IEC-protocollen dienen te ondersteunen. Meetapparatuur die M-Bus gebruikt en andere industriële apparatuur die Modbus of andere veldbus- of industriële Ethernet-protocollen gebruiken, kunnen allemaal geïntegreerd worden.

Virtual Power Plant / Demand Response toepassingen

Een virtuele krachtcentrale (VPP = Virtual Power Plant) is een cluster van gedistribueerde generator-installaties die collectief beheerd worden door een centrale controle-entiteit. Elke generator die behoort tot de VPP heeft een gateway nodig om te communiceren met de controle software op afstand die het gehele netwerk beheert. De SG-gateway maakt deze vereiste mogelijk en ondersteunt de industrie standaard VHPready voor virtuele krachtcentrales.

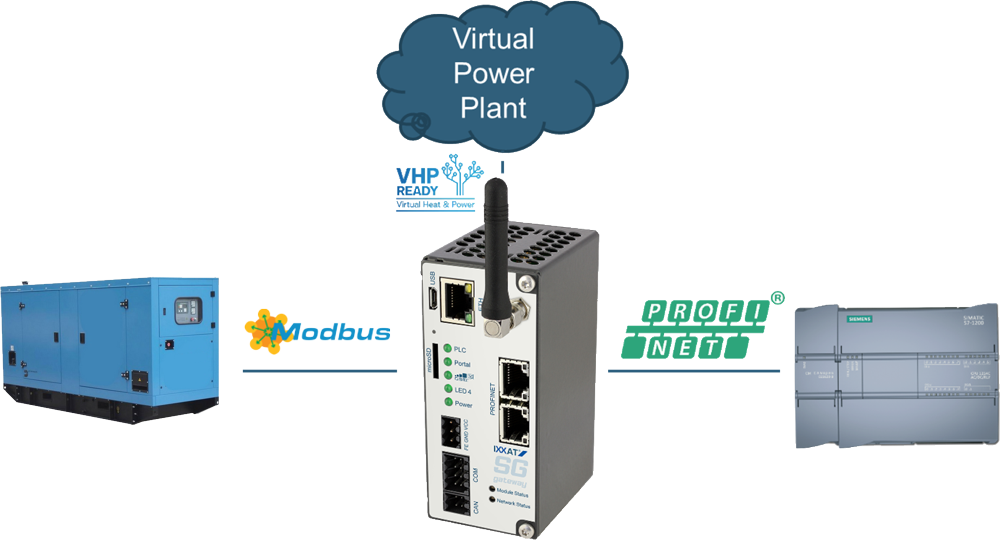

Apparatuur aansluiten op Virtual Power Plant (VPP) en Demand Response (DR) toepassingen

Demand Response (DR) is een geautomatiseerd controlemechanisme in power grids, waardoor de vraagzijde zich aanpast aan de vluchtige opwekkingscapaciteit van hernieuwbare energiebronnen. Een SG-gateway kan een fabriek verbinden met het netwerk operatie-centrum van de DR aggregators op elke industriële locatie.

Aansluiten van IED's op PLC-systemen

Intelligente elektrische apparaten (IED) met IEC60870-5-104 of IEC61850 kunnen gemakkelijk worden aangesloten op industriële PLC-systemen zoals; Siemens, Rockwell, Schneider Electric, Mitsubishi, ABB, en anderen, via de eigen Veldbus / Industrial Ethernet-netwerken.

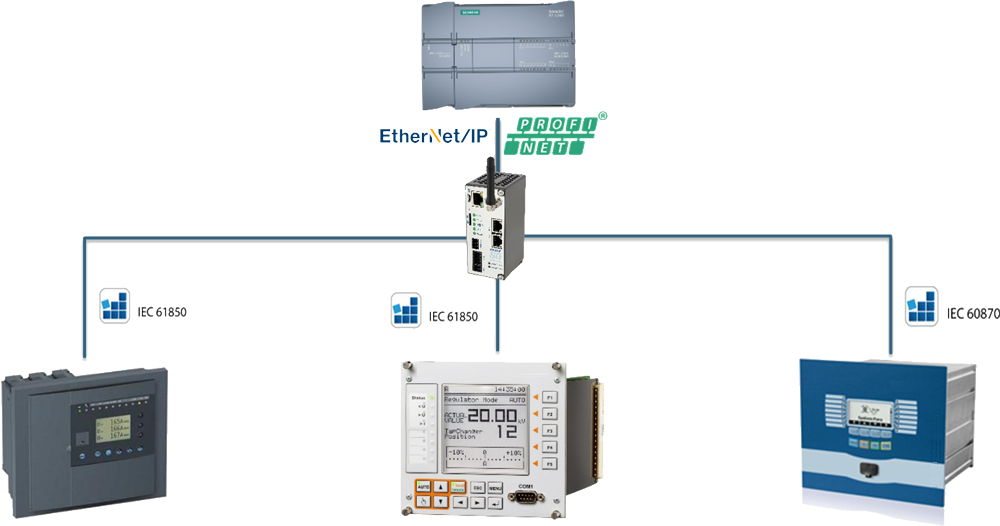

Aansluiten van IED's op PLC-systemen
